詳細情報 |
|||
| 港: | 1*8 | パッチ盤の高さ: | 1U |
|---|---|---|---|
| コネクターのタイプ: | FC/UPC、FC/APC、SC/UPC、SC/APC、LC/UPC、LC/APC | パッチ盤材料: | 冷たい鋼鉄 |
| 繊維のタイプ: | G657A | 適用: | FTTH FTTB FTTXネットワーク |
| ハイライト: | 1x8ラック マウントPlcのディバイダー,FC UPCのラック マウントPlcのディバイダー,FTTH受動の光学Plcのディバイダー |
||
製品の説明

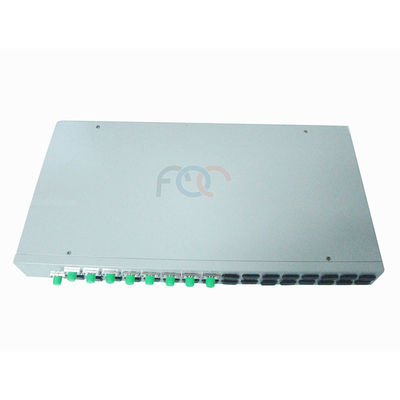

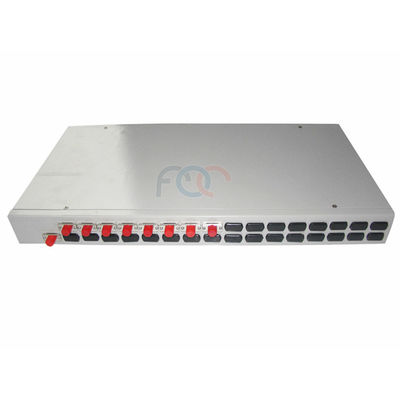

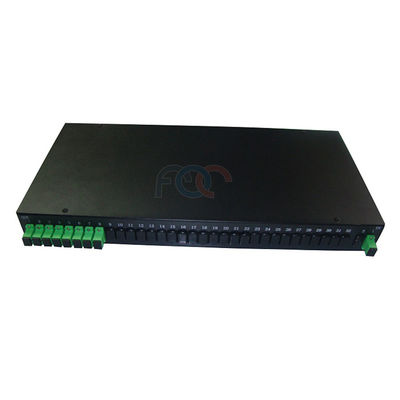

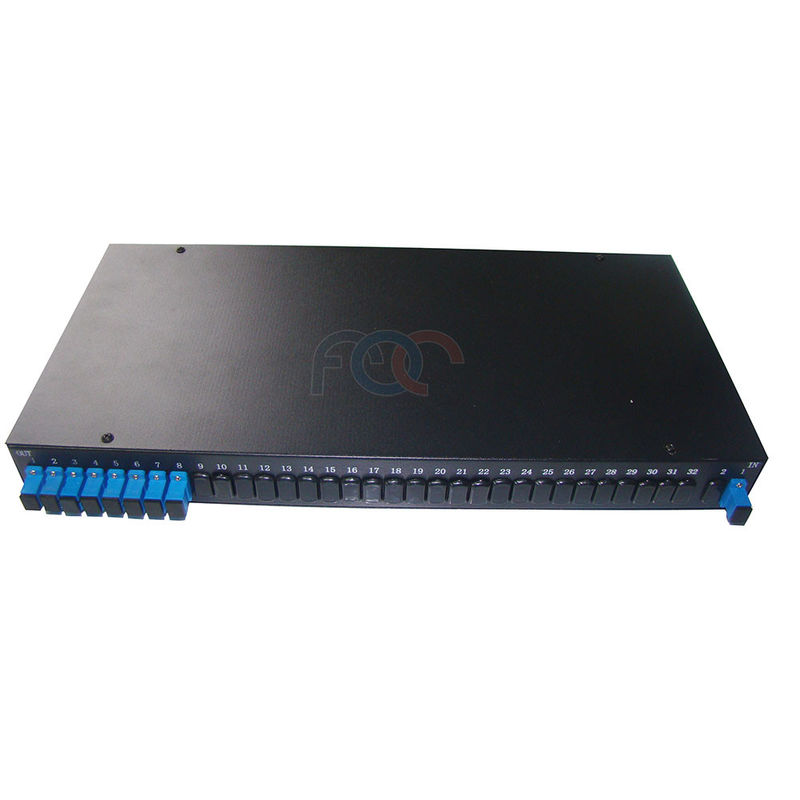

ラック マウント繊維Plcのディバイダー1x8はFTTHの受動の光学ネットワークのために使用した
繊維光学PLCのディバイダーは家ネットワークへ繊維の必要な受動の部品である。
PLCのディバイダーのフル ネームは平面の光波回路のディバイダーである。それは無水ケイ酸の光学導波管の技術を採用し、セントラル・オフィスからの顧客の前提への光学力の割振りのためにFTTxおよびFTTHネットワークで使用される。
PLCのディバイダーは光学輸送システムの費用効果が大きいおよびスペース節約のネットワーキングの解決を提供する。
ラック マウントPLCのディバイダーは19インチのラック マウントのパネルで包まれる。棚はPLCのディバイダーをEPON （EPONのディバイダーとして）およびGPONを含む受動の光学ディバイダーとしてFTTHの受動の光学ネットワークのために広く利用されている、取付けた（GPONのディバイダーとして）。
PLCのディバイダーは1つの×2ディバイダー、2×4ディバイダー、2×8ディバイダー、2×16ディバイダー、2×32ディバイダー、2×64ディバイダー、1つの×2ディバイダー、等を含むいろいろ左舷構成で利用できる。
特徴
低い分極の依存した損失
低い挿入損失
高いバック反射の損失
均一力の分裂
コンパクト デザイン
広い作動の波長
広い実用温度
優秀な環境及び機械安定性
Telcordia GR-1221およびGR-1209の下で修飾される
適用
FTTX （FTTP、FTTH、FTTN、FTTC）
受動の光学ネットワーク（PON）
ローカルエリア・ネットワーク（LAN）
CATVシステム
光シグナルの配分
試験装置
光学指定
変数 | 単位 | 指定（Pの等級） | |||||
チャンネル番号 |
| 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
操作の波長 | nm | 1260~1650 | |||||
挿入損失（最高。） | dB | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
均等性（最高。） | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
リターン・ロス | dB | ≥50 | |||||
指向性 | dB | ≥50 | |||||
実用温度 | ℃ | -40~+85 | |||||
保管温度 | ℃ | -40~+85 | |||||
変数 | 単位 | 指定（Pの等級） | |||||
チャンネル番号 |
| 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
操作の波長 | nm | 1260~1650 | |||||
挿入損失（最高。） | dB | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
均等性（最高。） | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
リターン・ロス | dB | ≥50 | |||||
指向性 | dB | ≥50 | |||||
実用温度 | ℃ | -40~+85 | |||||
保管温度 | ℃ | -40~+85 | |||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
PLC |
|
|
|
|
|
|
| 港 | 繊維のタイプ | 入力 | 出力 | ピグテールの長さ | コネクター |
| 0102=1x2 | 1=G652D、2=G657A | L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter | L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter | 05-20=0.5--2.0m、0=Adapter、X=Others | FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
私達はPLCのディバイダーの多くの連続をを含む作り出してもいい
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、続くパッケージとの2X64
裸繊維PLCのディバイダー
Blockless繊維光学PLCのディバイダー
ABS箱の繊維光学PLCのディバイダー
LGX箱光学PLCのディバイダー
カセット箱PLCのディバイダー
パレット タイプ光ファイバーPLCのディバイダー
PONの適用のためのラック マウントPLCのディバイダー
壁の台紙PLCのディバイダー
優秀なPeformanceの繊維光学プロダクト、速い船積みは、最もよいサービス私達の利点である。私達はあなたに協力することを望む。
