詳細情報 |
|||
| 繊維のタイプ: | G657A | タイプ: | ラック マウントのタイプ |
|---|---|---|---|
| 適用: | FTTH FTTB FTTXネットワーク | 実用温度: | -40℃への85℃ |
| コネクター: | SC/LC/FC/ST | 名前: | ラック マウントPLCのディバイダー |
| ハイライト: | 1x16ラック マウントPLCのディバイダー,FC UPCのラック マウントPLCのディバイダー,G657Aの光ファイバーのディバイダー |
||
製品の説明

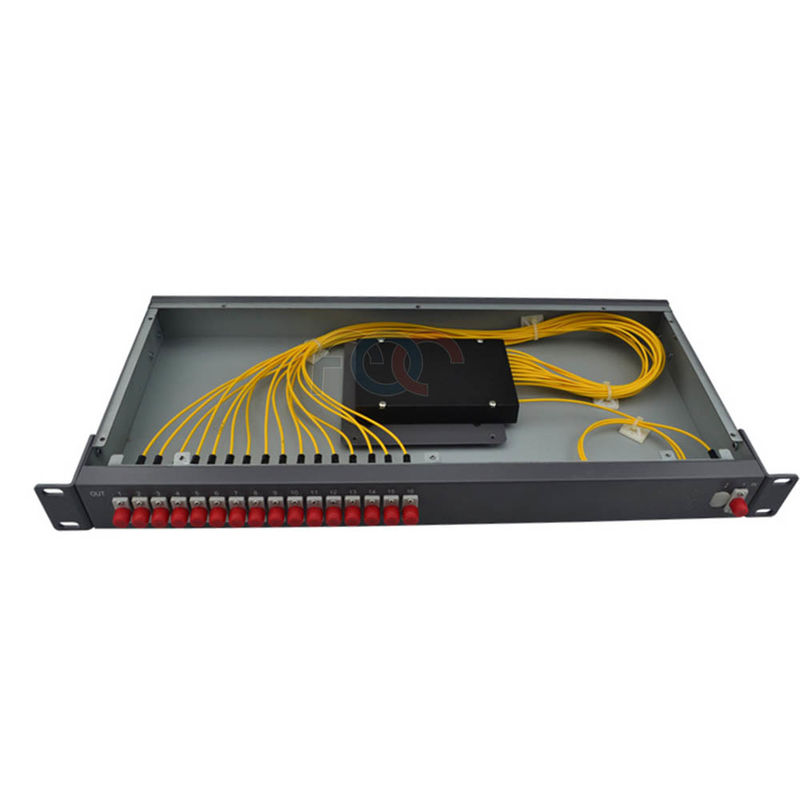

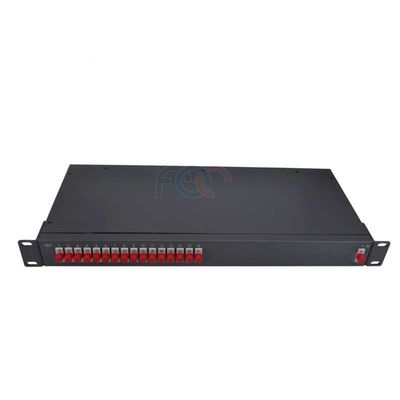

1 x 16ラック マウントPLCの単モード光ファイバーのディバイダーFC/UPC
平面の光波回路（PLC）のディバイダーは無水ケイ酸の光学導波管の技術の使用によって製造される光学力管理装置である。それはよいチャネル間の均等性の小型、高い信頼性および広い作動の波長範囲を特色にする。これらのPLCの単位は光シグナル力の分裂のためのPONネットワークで広く利用されている。すべてのプロダクトはGR-1209-CORE-2001およびGR-1221-CORE-1999条件を満たす。
FOCコミュニケーションCO.、株式会社は1x2、1x4、1x8、1x16,1x32,1x64 1Uのラック マウントのタイプPLCのディバイダーおよび2x2の2x4、2x8、2x16、2x32の2x64 1Uのラック マウントのタイプPLCのディバイダーを含んで1xNおよび2xN PLC 1Uのラック マウントのタイプ ディバイダーのさまざまの、提供する。
特徴
パッケージ様式のラック マウント
構成タイプ1x32
繊維のタイプ単一モードG.657A1
コネクターのタイプFC/UPC
低い挿入損失
低いPDL
ハイ リターンの損失
均一力の分裂
コンパクト デザイン
広い作動の波長
広い実用温度
優秀な環境及び機械安定性
Telcordia GR-1221およびGR-1209の下で修飾される
適用
FTTXシステム
CATVネットワーク
アナログ/デジタル受動の光学ネットワーク
繊維光学システムの他の適用
屋内使用だけ
光学指定
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
均等性（最高。） |
dB |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
均等性（最高。） |
dB |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5--2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
私達はPLCのディバイダーの多くの連続をを含む作り出してもいい:
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、続くパッケージとの2X64
裸繊維シリーズ
小型緩い管のパッケージ
ABSモジュールのタイプ
LGX箱のタイプ
PONの適用のためのラック マウントのパッチ盤。
PONの適用のための壁の台紙のパッチ盤
インライン繊維光学のスプライスの閉鎖のタイプ
立っている繊維光学のスプライスの閉鎖のタイプ
