詳細情報 |
|||
| ラック マウント: | PLCのディバイダーのパッチ盤1U | 港: | 1*32 PLCのディバイダー |
|---|---|---|---|
| 材料: | 冷たい鋼鉄 | コネクター: | LC、SC、FC等 |
| 名前: | PLCのディバイダー箱 | タイプ: | 1Uラック マウント |
| ハイライト: | ラック マウントPLCのディバイダー箱,冷たい鋼鉄PLCのディバイダー箱,1×32繊維PLCのディバイダー |
||
製品の説明

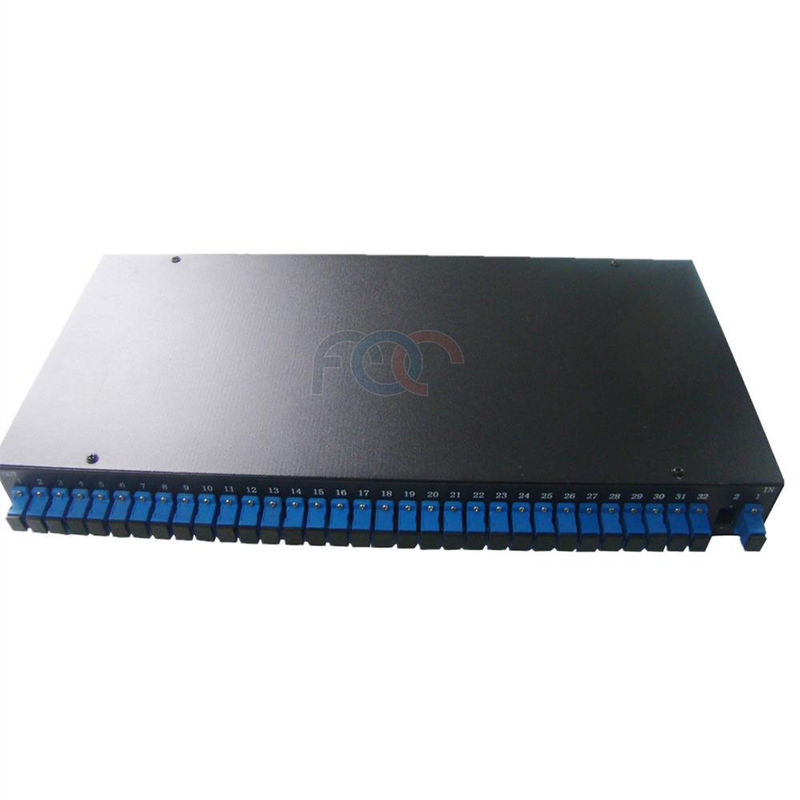

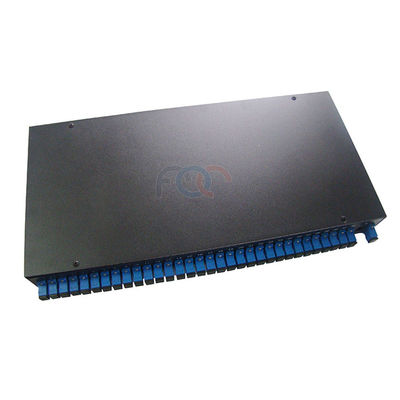

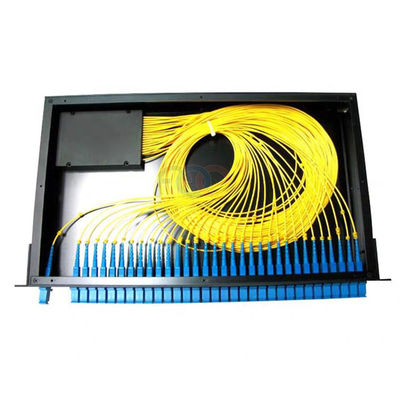

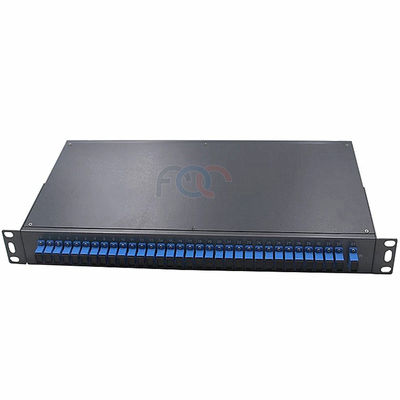

1部分1*32繊維PLCのディバイダーを握る1Uラック マウントPLCのディバイダー箱
PLCは平面の光波回路を意味する光シグナルを配るか、または結合するのに、PLCのディバイダーが使用されている。それは平面の光波回路技術に基づき、小さい形式要素および高い信頼性を低速費用の軽い配分の解決に与える。それは小型、広い作動の波長、高い信頼性およびよい均一力の分裂の特徴を所有する。光学ディバイダーはキャリアに多数の顧客の前提に光シグナルを裂く機能を与える受動の光学ネットワーク（EPON、BPON GPON）で一般に光ファイバーその1つのトランクが加えられたら配置され多数枝光ファイバーの関係を可能にする。
私達は64に1×Nを含むPLCのディバイダーを提供し、64のタイプへの2×N、それらは1260nmからの1620nmに働く波長の広い範囲とある。PLCのディバイダーは任意さまざまな種類のコネクターおよびケーブル長とある場合もある。それらは小型を特色にし、非常によい光学performance.19 "ラック・マウント式PLCのディバイダー シリーズは標準的なコミュニケーション キャビネットに取付けることのために設計されている。設置スペースはより密集している、1:4,1:8,1:16,1:32,2:4,2:8,2:16,2:32の装置は1U高さ、2U高さのための1:64である。Telesailはまた顧客の要求のさまざまな機会のために適したPLCのディバイダーを供給できる。すべての信頼できるプロダクトはまたtelcordia GR-1221およびGR-1209の標準で確認するために、SGSの製品認定を渡す。
特徴
- 19"標準的な構造設計、コンパクト デザイン
- 低い挿入損失
- 低いPDL
- ハイ リターンの損失
- 高いチャネルの計算
- 均一力の分裂
- 広い波長範囲
- 大きい実用温度範囲
- カスタマイズされた包装および構成
- 優秀な環境及び機械安定性
適用
データ センタ、前提取付け、電気通信網
イーサネット、繊維チャネル、自動支払機、LAN、人およびWAN
データ通信
屋内適用
光学指定
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
均等性（最高。） |
dB |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
均等性（最高。） |
dB |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5--2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
私達はPLCのディバイダーの多くの連続をを含む作り出してもいい:
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、続くパッケージとの2X64
裸繊維シリーズ
小型緩い管のパッケージ
ABSモジュールのタイプ
LGX箱のタイプ
PONの適用のためのラック マウントのパッチ盤。
PONの適用のための壁の台紙のパッチ盤
インライン繊維光学のスプライスの閉鎖のタイプ
立っている繊維光学のスプライスの閉鎖のタイプ
