詳細情報 |
|||
| 繊維のタイプ: | G657A | タイプ: | ラック マウントのタイプ |
|---|---|---|---|
| 適用: | FTTH FTTB FTTXネットワーク | 実用温度: | -40℃への85℃ |
| コネクター: | SC/LC/FC/ST | 名前: | 受動PLCのディバイダー |
| ハイライト: | 1x16 FTTH受動PLCのディバイダー,SC APC受動PLCのディバイダー,低いPDL受動繊維のディバイダー |
||
製品の説明

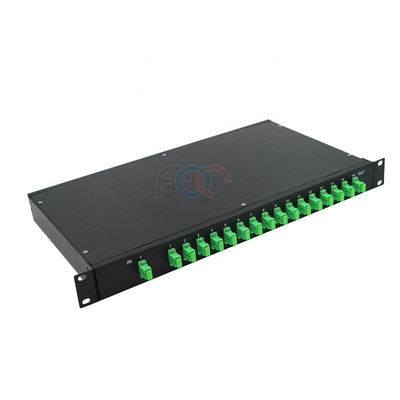

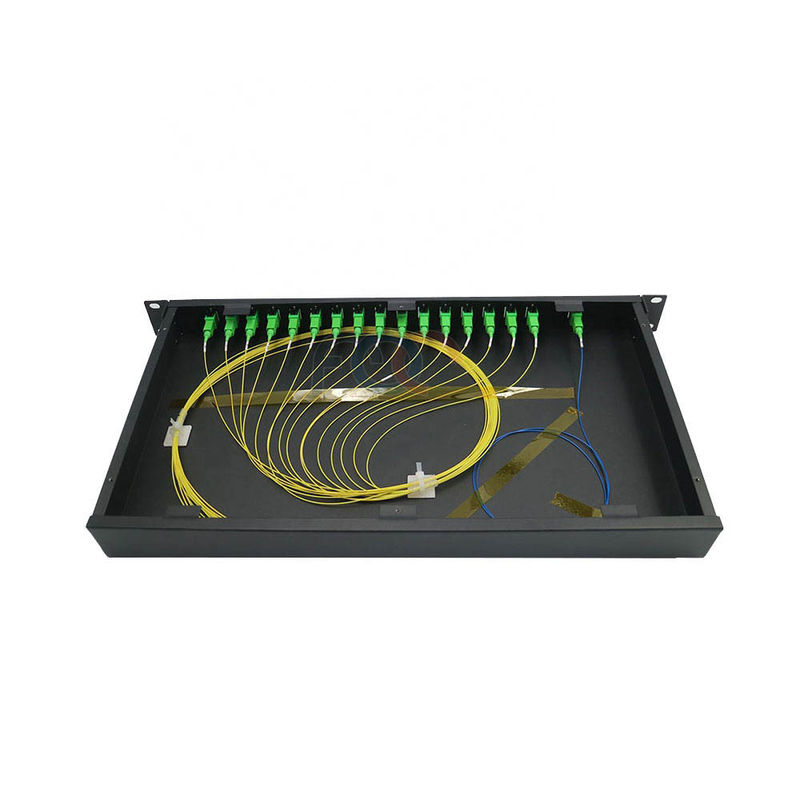

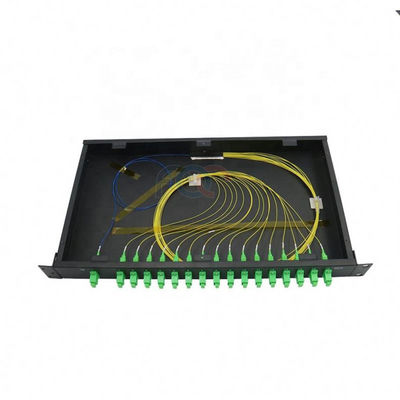

受動PLCのディバイダー、1 RU 19" FTTHに使用するラック マウント1x16 SC/APC
平面の光波回路（PLC）のディバイダーは無水ケイ酸の光学導波管の技術を使用して製造されるタイプの光学力管理装置である。特徴は小型、高い信頼性および広い作動の波長を含んでいる。PLCのディバイダーはすべての繊維光学ネットワークで広く利用されている光シグナル力の分裂を実現するために。すべてのプロダクトは迎合的なGR-1221-COREである。Multicom’sの繊維光学のディバイダーは様式およびサイズの広い範囲で利用できる最低の損失とライトを裂くか、または結合して。すべてのディバイダーは信頼できる、低価格装置を作り出す非常に簡単なプロセスを使用して製造される。ディバイダーは注文繊維の長さでそしてあらゆるタイプのコネクターと製造することができる。Multicom PLCのディバイダーは管、箱、カセットおよびラック マウント構成で利用できる、1つから64の割れ目、かカスタマイズされた割れ目から、あらゆるコネクターのタイプと単一そして多重モード。
FOCコミュニケーションCO.、株式会社は1x2、1x4、1x8、1x16,1x32,1x64 1Uのラック マウントのタイプPLCのディバイダーおよび2x2の2x4、2x8、2x16、2x32の2x64 1Uのラック マウントのタイプPLCのディバイダーを含んで1xNおよび2xN PLC 1Uのラック マウントのタイプ ディバイダーのさまざまの、提供する。
特徴
パッケージ様式のラック マウント
構成タイプ1x32
繊維のタイプ単一モードG.657A1
コネクターのタイプSC/APC
低い挿入損失
低いPDL
ハイ リターンの損失
均一力の分裂
コンパクト デザイン
広い作動の波長
広い実用温度
優秀な環境及び機械安定性
Telcordia GR-1221およびGR-1209の下で修飾される
適用
遠い長距離貨物輸送/データ通信
繊維光学装置およびシステム
CATVシステム
ローカルエリア・ネットワーク、PONおよびFTTH
繊維センサー
DWDMネットワーク
光学指定
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
均等性（最高。） |
dB |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
均等性（最高。） |
dB |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5--2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
私達はPLCのディバイダーの多くの連続をを含む作り出してもいい:
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、続くパッケージとの2X64
裸繊維シリーズ
小型緩い管のパッケージ
ABSモジュールのタイプ
LGX箱のタイプ
PONの適用のためのラック マウントのパッチ盤。
PONの適用のための壁の台紙のパッチ盤
インライン繊維光学のスプライスの閉鎖のタイプ
立っている繊維光学のスプライスの閉鎖のタイプ
