詳細情報 |
|||
| 繊維のタイプ: | G657A | タイプ: | ラック マウントのタイプ |
|---|---|---|---|
| 適用: | FTTH FTTB FTTXネットワーク | 実用温度: | -40℃への85℃ |
| コネクター: | SC/LC/FC/ST | 名前: | FTTH PLCのディバイダー |
| ハイライト: | FTTC繊維PLCのディバイダー,ラック マウント繊維PLCのディバイダー,1650nm FTTH PLCのディバイダー |
||
製品の説明

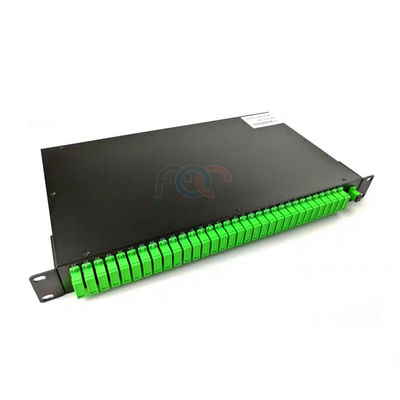

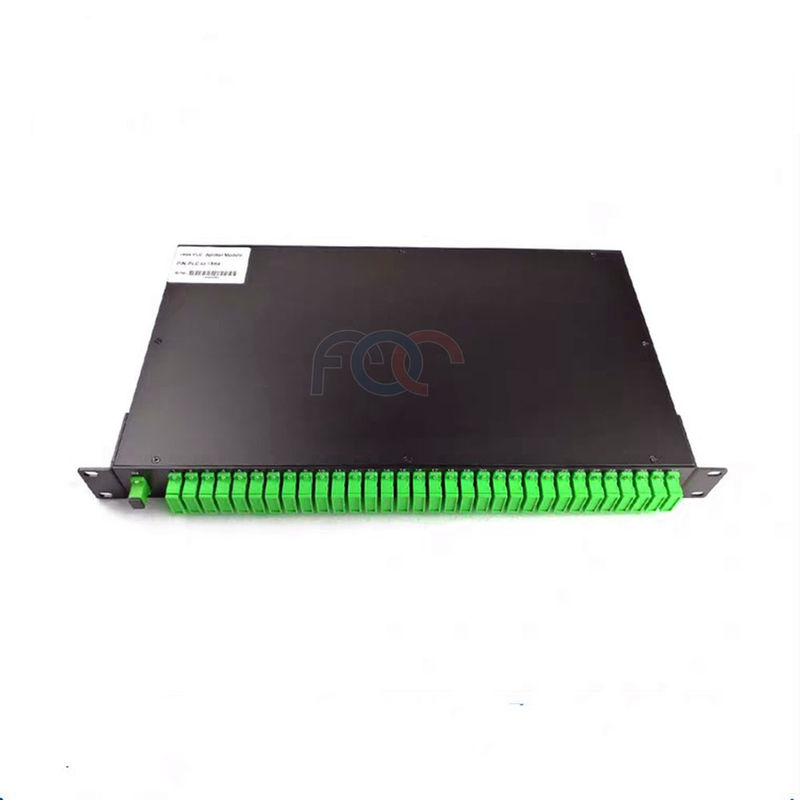

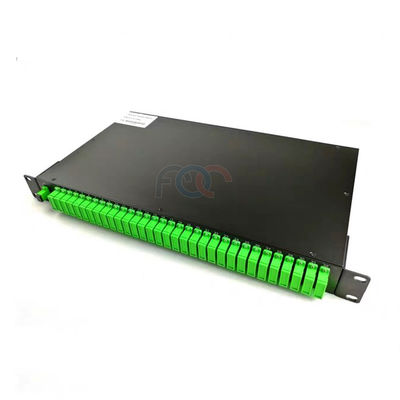

FTTHのハイ リターンの損失のための1つから64の繊維PLCのディバイダーによって荷を積まれるラック マウントのパッチ盤
PLCのディバイダーが光シグナルを配るか、または結合するのに使用されている。PLCのディバイダーは平面の光波回路技術に基づき、小さい形式要素および高い信頼性を低速費用の軽い配分の解決に与える。
1xN PLCのディバイダーは2xN PLCのディバイダーは多数の光学出力に二重光学入力を分けるが多数の光学出力に単一の光学入力を均一に分ける精密一直線に並ぶプロセスである。Fiberstore PLCのディバイダーはさまざまなアプリケ−ション使用要件を満たすために優秀な光学性能、安定性が高くおよび高い信頼性を提供する。
FOCコミュニケーションCO.、株式会社は1x2、1x4、1x8、1x16,1x32,1x64 1Uのラック マウントのタイプPLCのディバイダーおよび2x2の2x4、2x8、2x16、2x32の2x64 1Uのラック マウントのタイプPLCのディバイダーを含んで1xNおよび2xN PLC 1Uのラック マウントのタイプ ディバイダーのさまざまの、提供する。
特徴
低い挿入損失
低いPDL
ハイ リターンの損失
均一力の分裂
コンパクト デザイン
広い作動の波長
広い実用温度
優秀な環境及び機械安定性
Telcordia GR-1221およびGR-1209の下で修飾される
適用
FTTX （FTTP、FTTH、FTTN、FTTC）
受動の光学ネットワーク（PON）
ローカルエリア・ネットワーク（LAN）
CATVシステム
光シグナルの配分
試験装置
光学指定
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
均等性（最高。） |
dB |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
均等性（最高。） |
dB |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5--2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
私達はPLCのディバイダーの多くの連続をを含む作り出してもいい:
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、続くパッケージとの2X64
裸繊維シリーズ
小型緩い管のパッケージ
ABSモジュールのタイプ
LGX箱のタイプ
PONの適用のためのラック マウントのパッチ盤。
PONの適用のための壁の台紙のパッチ盤
インライン繊維光学のスプライスの閉鎖のタイプ
立っている繊維光学のスプライスの閉鎖のタイプ
