詳細情報 |
|||
| 繊維の種類: | 多重モード | ケーブル タイプ: | LSZH のジャケット |
|---|---|---|---|
| 繊維の管: | 3.0mm の管 | コネクタタイプ: | FC、SC、LC |
| ポート: | 1*2 | 作動の波長: | 850/1300nm |
| ハイライト: | 受動の光学ディバイダー,光ファイバースプリッタ |
||
製品の説明

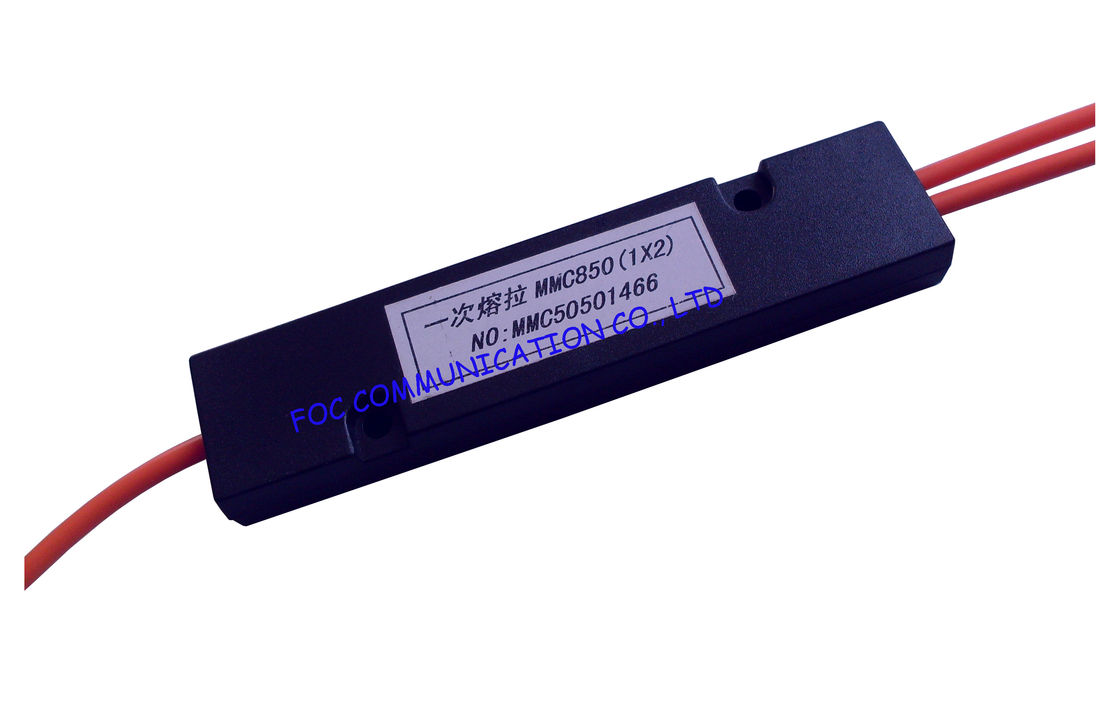

多モード繊維光学のカプラー FBT の ABS モジュールのタイプ低い PDL
先を細くすることの (FBT) の溶かされた Biconical カプラーは光ファイバーの束の 2 のまたは複数の部分の溶解によって先を細くすること機械によって溶ける一種のカプラーです。 それに小さい容積、高い信頼性、優秀な均等性の利点があります。
FOC コミュニケーション CO.、株式会社は 1*N および 2*N 繊維光学のカプラーを提供します。 そしてこれらの繊維光学のカプラーは顧客の要求によって作ることができます。
小型サイズのカプラーは小さいカプラーのパッケージのサイズを必要とする光学モジュールおよび繊維システムの条件を満たすように設計されています。 FOC コミュニケーション CO.、株式会社は安定性が高いおよび信頼性の小型サイズのカプラーを発達させました。 カプラーの小型はφ3.0x30 mm です。
特徴
さまざまなカップリングの比率
安定性が高く、信頼性
小型
低い挿入損失
低く余分な損失
低い PDL
適用
長距離貨物輸送のテレコミュニケーション
CATV システムおよび繊維センサー
ローカルエリア・ネットワーク
小型サイズ EDFA
小型サイズの送信機および受信機モジュール
光通信システム
テストの器械
性能指定
|
単モード二倍になります/3 つの窓の広帯域のカプラー |
||
|
等級 |
P |
A |
|
余分な損失（Typ。） （dB） |
0.1 |
0.15 |
|
Max.Insertion の損失（dB） |
3.6 |
3.8 |
|
均等性（dB） |
0.7 |
1.0 |
|
分極の感受性（dB） |
0.10 |
0.15 |
|
作動の波長（nm） |
1310/1550±40、1310/1585±40,1310/1490/1550±40 または注文の波長 |
|
|
カップリングの比率（%） |
50/50 |
|
|
指向性（dB） |
≥55 |
|
|
実用温度（℃） |
-20~+70 |
|
|
保管温度（℃） |
-40~+85 |
|
|
港構成 |
1*2 か 2*2 |
|
カップリングの比率/挿入損失の換算表
|
カップリングの比率 |
挿入損失 |
|
|
等級 |
P |
A |
|
40/60 |
4.7/2.7 |
5.0/2.9 |
|
30/70 |
6.0/1.9 |
6.4/2.1 |
|
20/80 |
7.9/1.2 |
8.5/1.4 |
|
10/90 |
11.3/0.6 |
12.7/0.8 |
|
05/95 |
14.0/0.45 |
17.5/0.5 |
|
01/99 |
19~21/0.1~0.2 |
21.5/0.25 |
発注情報
|
FBT のカプラー |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µm は管、S=2.0mm、R=3.0mm、0=Adapter を緩めます |
L=900µm は管、S=2.0mm、R=3.0mm、0=Adapter を緩めます |
05-20=0.5--2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
私達は PLC のディバイダーの多くの連続をを含む作り出してもいいです:
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、次のパッケージとの 2X64
裸の繊維光学のカプラー
Blockless 繊維の光学ディバイダー
ABS 箱の繊維光学のディバイダー
パレット タイプ光ファイバーのディバイダー
ラック マウントの光ファイバーのカプラー
壁の台紙の繊維光学のカプラー
利点
1.保証された良質プロダクト
2.速い配達速度
3.安全船積み
4. 24hours 内の速い応答
私達はプロダクトを渡し、あなたのための有効なサービスを提供します!
