詳細情報 |
|||
| 繊維の種類: | SM G.652D、G.657A、MM、50/125um、62.5/125um | ケーブル タイプ: | ポリ塩化ビニールまたは LSZH のジャケット |
|---|---|---|---|
| 繊維の管: | 0.9mm の管、2.0mm の管、3.0mm の管 | コネクタタイプ: | SC/UPC、SC/APC、FC/UPC、FC/APC、LC/UPC、LC/APC |
| ポート: | 1*2、1*4、1*8、1*16、1*32、2*4、2*8、2*16 | 作動の波長: | 1310/1490/1550nm |
| ハイライト: | PLC 光スプリッター,光ファイバースプリッタ |
||
製品の説明

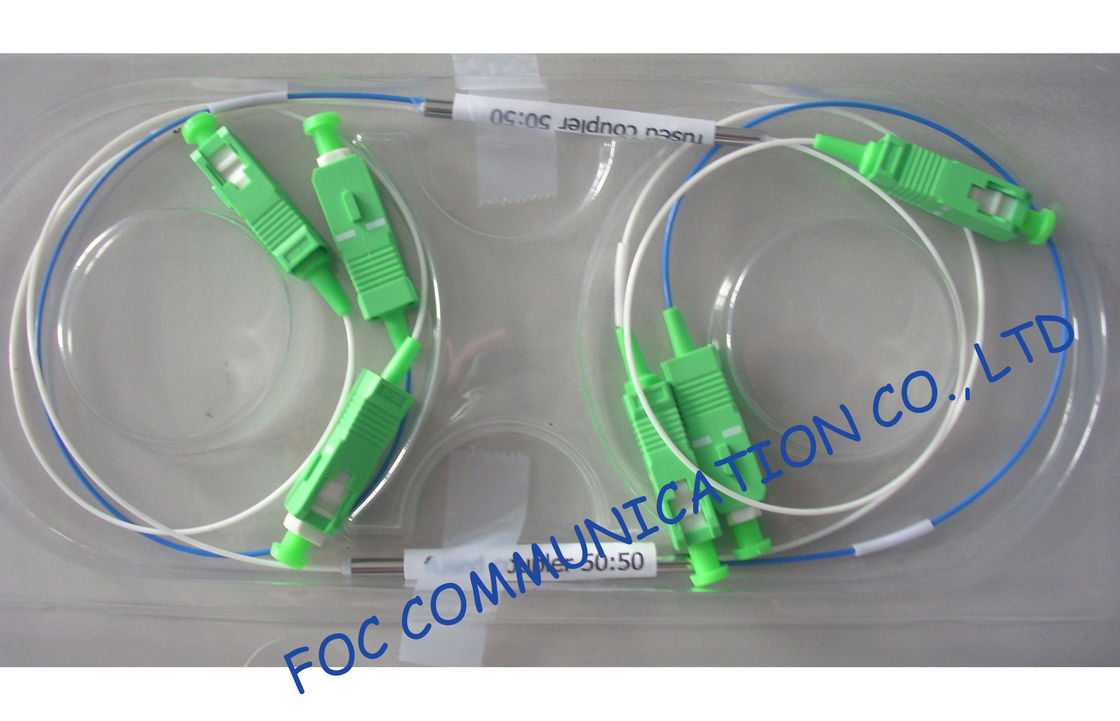

SC/APCの繊維光学のカプラー、CatvシステムPlc光学ディバイダーの低い挿入
先を細くすることの(FBT)の溶かされたBiconicalカプラーは光ファイバーの束の2のまたは複数の部分の溶解によって先を細くすること機械によって溶ける一種のカプラーです。溶かされるの後で条件を満たすために変わる光学比率の実時間監視は繊維の維持の1つの終わり入力およびもう一方の端が多数の出力のためであると同時にあります。 それに小さい容積、高い信頼性、優秀な均等性の利点があります。光ファイバーのディバイダーは（EPON、BPON、GPON）受動の光学ネットワーク端末装置のために特に適してによって接続される、光学電力配分を実現します。
小型サイズのカプラーは小さいカプラーのパッケージのサイズを必要とする光学モジュールおよび繊維システムの条件を満たすように設計されています。FOCコミュニケーションCO.、株式会社は安定性が高いおよび信頼性の小型サイズのカプラーを発達させました。カプラーの小型はφ3.0x30 mmです。
特徴
小型サイズ
低く余分な損失
低いPDL
安定性が高く、信頼性
さまざまなカップリングの比率
小型
適用
小型サイズ
EDFA
小型サイズの送信機/受信機モジュール
光通信システム
テストの器械
長距離貨物輸送のテレコミュニケーション
CATVシステム&Fiberセンサー
ローカルエリア・ネットワーク
性能指定
|
単モード二倍になります/3つの窓の広帯域のカプラー |
||
|
等級 |
P |
A |
|
余分な損失（Typ。） （dB） |
0.1 |
0.15 |
|
Max.Insertionの損失（dB） |
3.6 |
3.8 |
|
均等性（dB） |
0.7 |
1.0 |
|
分極の感受性（dB） |
0.10 |
0.15 |
|
作動の波長（nm） |
1310/1550±40、1310/1585±40,1310/1490/1550±40または注文の波長 |
|
|
カップリングの比率（%） |
50/50 |
|
|
指向性（dB） |
≥55 |
|
|
実用温度（℃） |
-20~+70 |
|
|
保管温度（℃） |
-40~+85 |
|
|
港構成 |
1*2か2*2 |
|
カップリングの比率/挿入損失の換算表
|
カップリングの比率 |
挿入損失 |
|
|
等級 |
P |
A |
|
40/60 |
4.7/2.7 |
5.0/2.9 |
|
30/70 |
6.0/1.9 |
6.4/2.1 |
|
20/80 |
7.9/1.2 |
8.5/1.4 |
|
10/90 |
11.3/0.6 |
12.7/0.8 |
|
05/95 |
14.0/0.45 |
17.5/0.5 |
|
01/99 |
19~21/0.1~0.2 |
21.5/0.25 |
発注情報
|
FBTのカプラー |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmは管、S=2.0mm、R=3.0mm、0=Adapterを緩めます |
L=900µmは管、S=2.0mm、R=3.0mm、0=Adapterを緩めます |
05-20=0.5--2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
利点
1.保証された良質プロダクト
2.速い配達速度
3.安全船積み
4. 24hours内の速い応答
私達はプロダクトを渡し、あなたのための有効なサービスを提供します!
