詳細情報 |
|||
| 港: | 1*2 PLCのディバイダー | パッケージ: | 箱のタイプPLCのディバイダー |
|---|---|---|---|
| コネクター: | SC/apc | 波長: | 1260-1650nm |
| 適用: | FTTH FTTB FTTXネットワーク | ||
| ハイライト: | SC APC 1×2 PLCのディバイダー,PON CATV 1×2 PLCのディバイダー,光学plcのディバイダー |
||
製品の説明

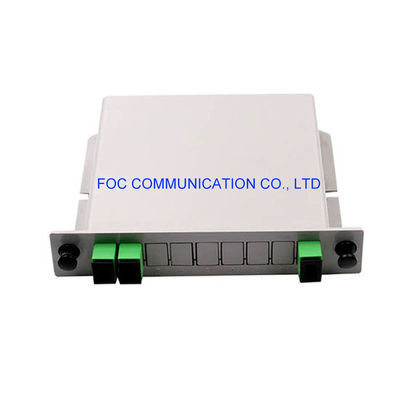

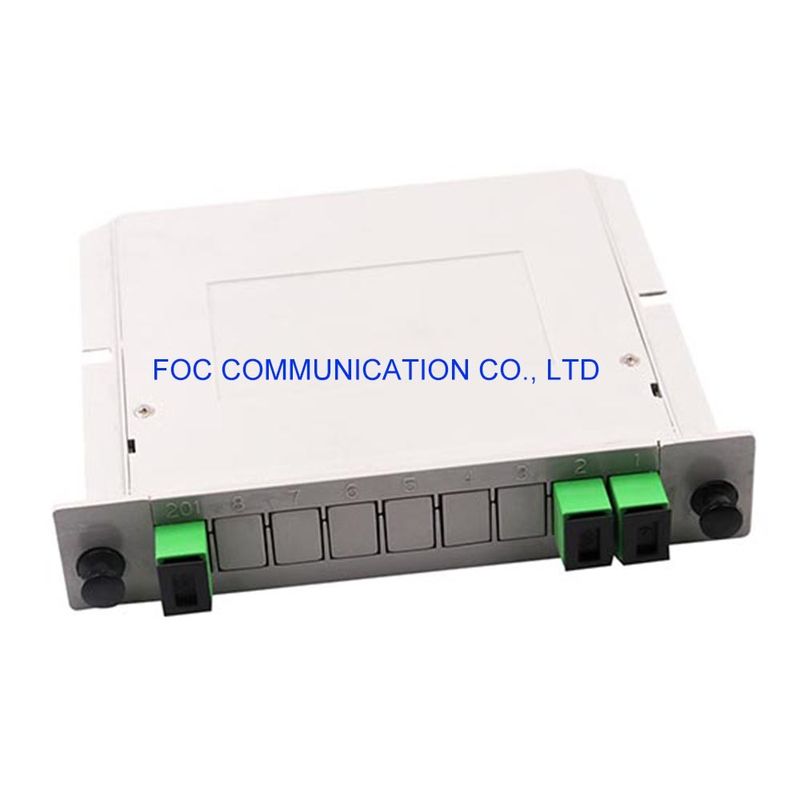

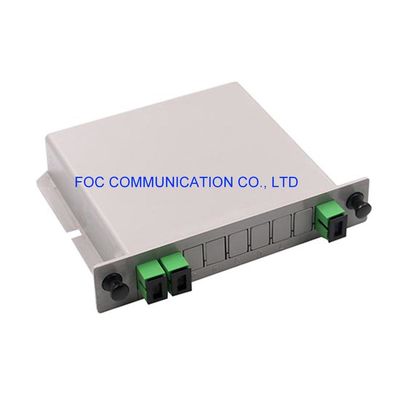

繊維PLCのディバイダー カセット タイプSC/APC、PONおよびCATVネットワークで広く利用された1×2
平面の光波回路（PLC）の技術は密集した、低損失、信頼できる装置の高い割れた比率を可能にする。FOCABLEの単モード繊維光学PLCのディバイダーは2つ以上の出力信号に入って来る信号を裂くのに使用される受動の光学装置である。それらは1260 nmからの1650 nmに広い波長範囲に働く。
PLCのディバイダーはPONおよびCATVネットワークで広く利用されている。それら多数枝に役立っていて1つの共通繊維が「木」のネットワーク・コンフィギュレーションの繊維信号を、配るのを助けるため。ディバイダーはまた貴重な繊維の繊維資源を救うのを、契約者のためのトークン データ アプローチを強制する共用媒体の提供を助けるが。PLCのディバイダーは非常に信頼でき、現実的、小さく薄いアルミニウム バレルからのABSおよびLGX箱に異なったパッケージに、および最終的に19"棚の取付け可能な単位入って来る。
カセット タイプ:19インチの標準的な棚に取付けられている;繊維の枝家では、設置装置は光ファイバーケーブル移動箱で提供される;枝家は、顧客指定装置を取付けた。
特徴
低い挿入損失
高い最高力の許容
優秀な分裂の均等性
広帯域作動の波長
コンパクト デザイン
低い分極の独立者
適用
ポイント（FTTX）への繊維
家（FTTH）への繊維
受動の光学ネットワーク（PON）
ギガビットの受動の光学ネットワーク（GPON）
ローカルエリア・ネットワーク（LAN）
有線テレビ（CATV）
試験装置
光学指定
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| 均等性（最高。） | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
| 均等性（最高。） | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5-2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
