詳細情報 |
|||
| 港: | 1*64 PLCのディバイダー | パッケージ: | カセット タイプPLCのディバイダー |
|---|---|---|---|
| コネクター: | SC/UPC | 波長: | 1260-1650nm |
| 保証: | 1年 | 繊維の長さ: | カスタマイズされる |
| ハイライト: | PON FTTX Plcのディバイダー モジュール,1×64 CATV Plcのディバイダー モジュール,DWDMの繊維光学のディバイダー箱 |
||
製品の説明

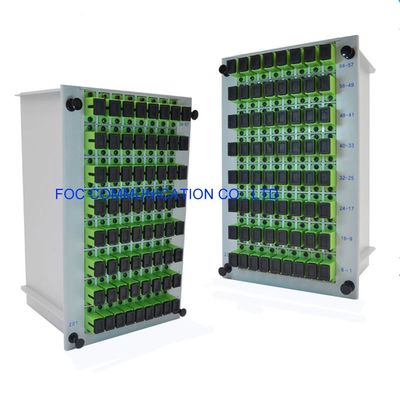

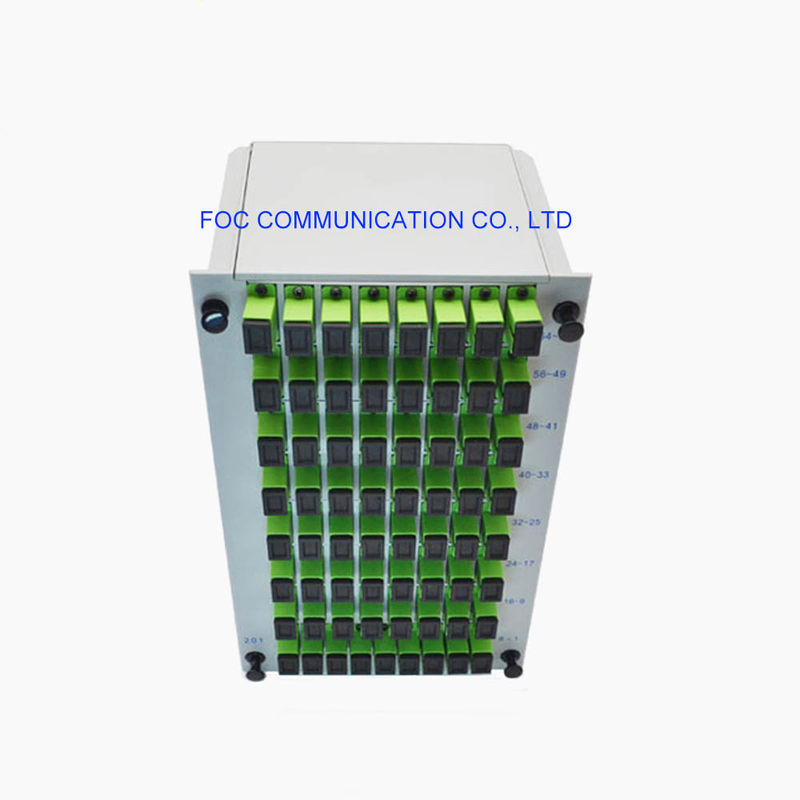

繊維PLCのディバイダー カセット タイプSC/APC、ネットワーク環境で広く利用された1×64
PLC （平面の光波回路）のディバイダーは1つの入力繊維からの多数の出力繊維への割れた比率の単一モードの繊維光学のディバイダーである。利用できる割れた計算は次のとおりである:1x4、1x8、1x16、1x32および1x64。PLCのディバイダーは900µmの緩い管の単一モード繊維と利用でき、終えられるまたはあなたの必要性によって未終了。Unconnectorized PLCのディバイダーは容易な接続するか、またはconnectorizationのためのコネクター無しに来る。コネクタ付PLCのディバイダーは繊維光学のコネクターのあなたの選択と利用できる:LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC
FOCABLEはいろいろな箱およびカセット タイプ ディバイダー モジュールおよびプロダクトを提供する。このPLCのディバイダー モジュールはSC/APCのコネクターが付いているABS箱と呼ばれるプラスチック モジュールである。
カセット タイプ:19インチの標準的な棚に取付けられている;繊維の枝家では、設置装置は光ファイバーケーブル移動箱で提供される;枝家は、顧客指定装置を取付けた。
特徴
プラグ アンド プレイ用意しなさい
低い挿入損失
低い分極の依存した損失
優秀な環境の安定性
Telcordia GR-1221およびGR-1209
優秀な機械安定性
適用
PON- FTTXネットワーク
CATV
外の工場設備
DWDMおよびCWDMシステム
光学指定
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| 均等性（最高。） | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
| 均等性（最高。） | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5-2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
