詳細情報 |
|||
| 港: | 1*8 plcのディバイダー | パッケージ: | カセット タイプPLCのディバイダー |
|---|---|---|---|
| コネクター: | SC/UPC | 波長: | 1260-1650nm |
| コネクターのタイプ: | SC/apc | 保証: | 1年 |
| ハイライト: | CATV 1×8 PLCのディバイダー カセット,1650nm 1×8 PLCのディバイダー カセット,PON FTTXの光ファイバーのディバイダー |
||
製品の説明

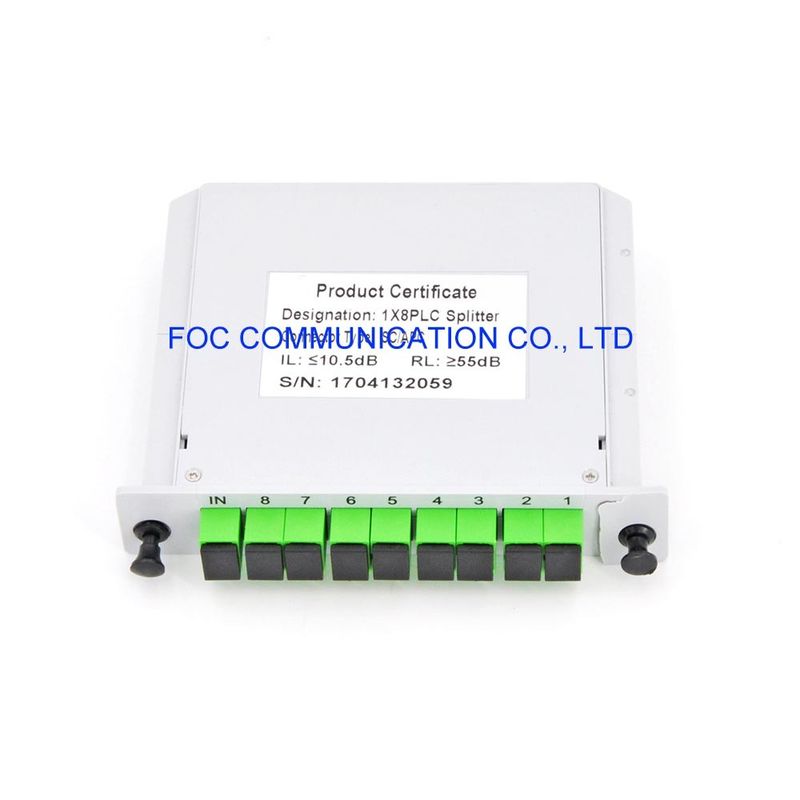

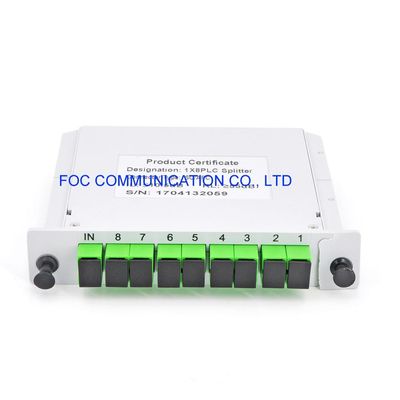

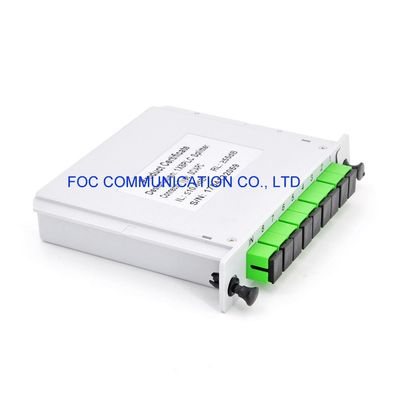

繊維PLCのディバイダー カセット タイプSC/APC、1×8は性能指定および高い信頼性を保証した
PLCのディバイダーは平面の光波回路技術および高精度の直線に基づいている。PLCのディバイダーは超低い挿入損失および低い分極の依存した損失と広いスペクトル領域多出て行く繊維にに1-2の繊維からのライトを均一に裂くか、または結合できる。PLCのディバイダーは非常に密集して、高い信頼性の優秀な光学性能を提供する。これらのディバイダーはTelcordia GR-1209/1221に完全に準拠して、粗い環境の性能のために保証される。私達は現在構成2までx両方の個々の部品およびモジュール版の64を提供する。
カセット タイプ:19インチの標準的な棚に取付けられている;繊維の枝家では、設置装置は光ファイバーケーブル移動箱で提供される;枝家は、顧客指定装置を取付けた。
特徴
低い挿入損失
高い最高力の許容
優秀な分裂の均等性
広帯域作動の波長
コンパクト デザイン
低い分極の独立者
適用
PON- FTTXネットワーク
CATV
外の工場設備
DWDMおよびCWDMシステム
光学指定
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| 均等性（最高。） | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
| 均等性（最高。） | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5-2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
