詳細情報 |
|||
| 港: | 1*4 PLCのディバイダー | パッケージ: | カセット タイプPLCのディバイダー |
|---|---|---|---|
| コネクター: | SC/UPC | 波長: | 1260-1650nm |
| 適用: | FTTH FTTB FTTXネットワーク | 証明: | CE RoHS FCC |
| ハイライト: | FTTXシステム繊維PLCカセット,DWDM CWDM繊維PLCカセット,SC APC 1×4 Plcのディバイダー |
||
製品の説明

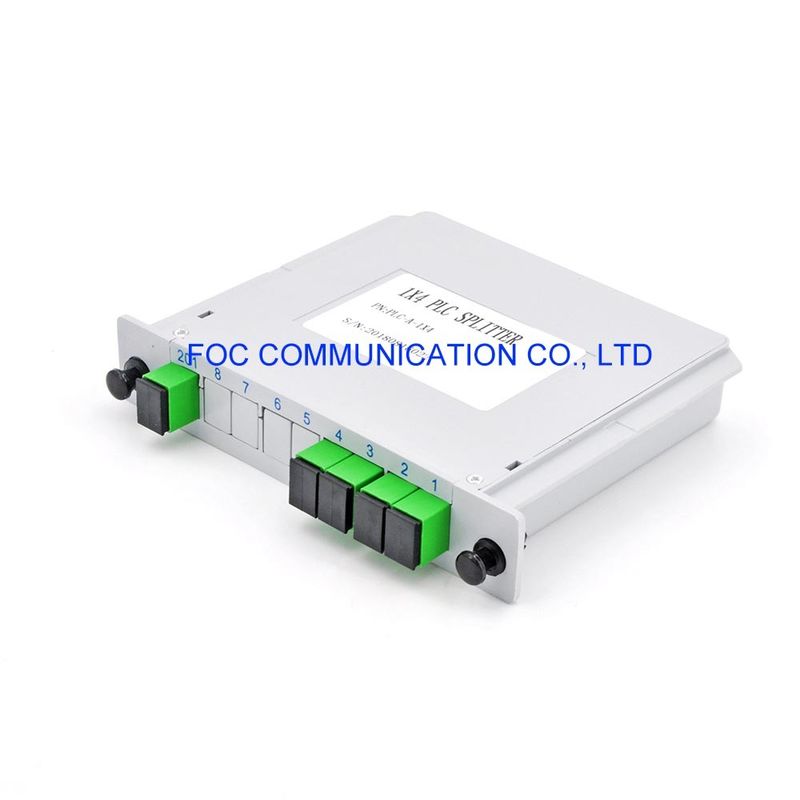

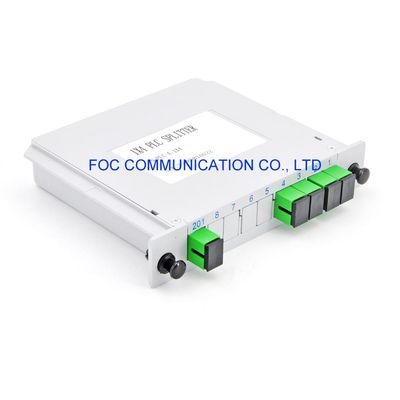

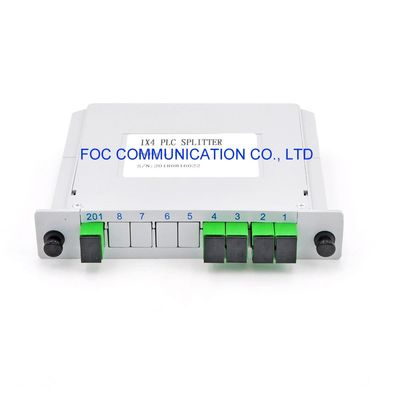

繊維PLCのディバイダー カセット タイプSC/APCのコンバインの光シグナルの配るのに使用される1×4標準的な割れ目
ディバイダーはFTTXの重要な部品で、COからの前提の数に信号を配るために責任がある。平面の光波回路（PLC）のディバイダーは低い挿入損失の温度そして波長を渡る非常に安定した分裂の性能、低い入力分極の感受性、優秀な均等性および低いリターン・ロスをすばらしく提供する。別の分裂の比率は利用でき、1X2、1X4、2X4、1X8、2X8、1X16、2X16、1X32、2X32、そして1x64である。
カセット タイプ:19インチの標準的な棚に取付けられている;繊維の枝家では、設置装置は光ファイバーケーブル移動箱で提供される;枝家は、顧客指定装置を取付けた。
特徴
受動の光学ネットワーク
FTTXシステム
電気通信網
LANネットワーク
適用
PON- FTTXネットワーク
CATV
外の工場設備
DWDMおよびCWDMシステム
光学指定
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| 均等性（最高。） | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
| 均等性（最高。） | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5-2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
