詳細情報 |
|||
| 港: | 1*64 PLCのディバイダー | パッケージ: | カセット タイプPLCのディバイダー |
|---|---|---|---|
| コネクター: | SC/UPC | 波長: | 1260-1650nm |
| タイプ: | 単一モード、配電箱 | 証明: | CE RoHS FCC |
| ハイライト: | SC UPC繊維PLCのディバイダー,1260nm CATV繊維PLCのディバイダー,1×64 Ftth Plcのディバイダー |
||
製品の説明

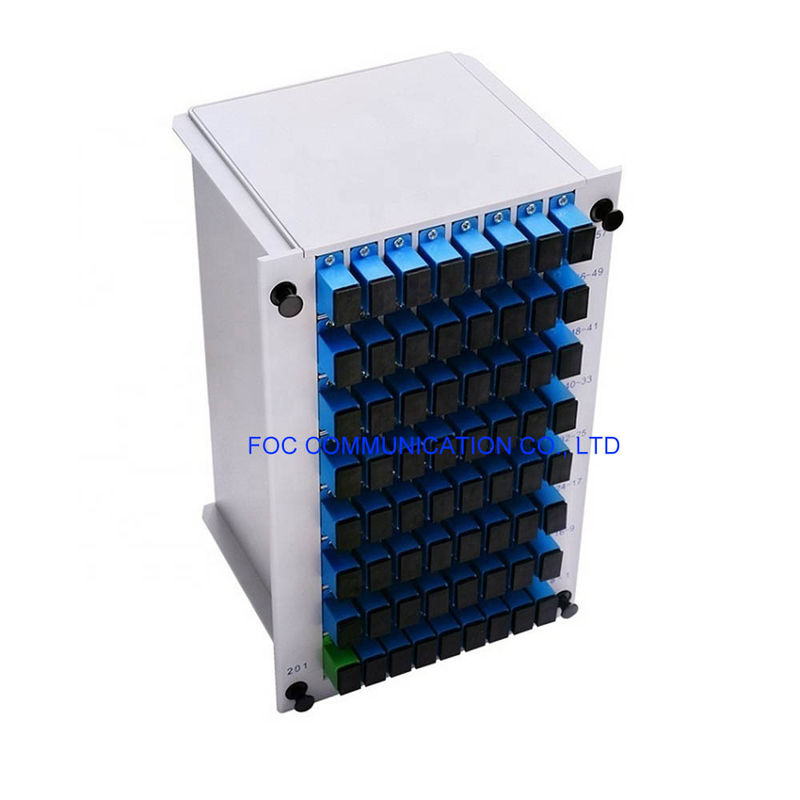

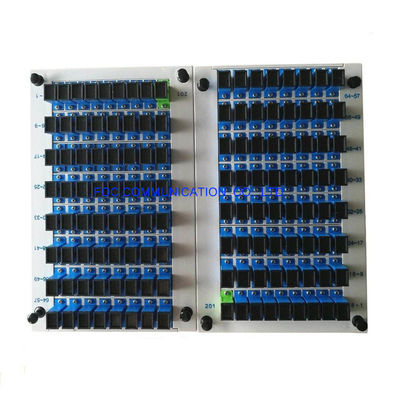

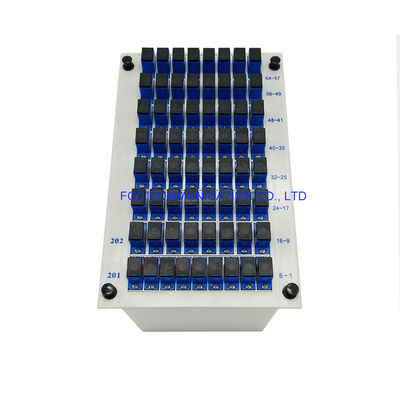

光ファイバーPLCのディバイダー カセット箱SC/UPCの1×64多数の光学出力広い波長
PLCのディバイダーは多数の光学出力に単一の光学入力を分けることができる単モードPLCのディバイダーである。ディバイダーは特徴を高行うことを1260nmからの1650nmに低い挿入損失、低いPDL、ハイ リターンの損失および広い波長範囲のようなのような提供する。単位はまた1:64に高い割れた比率のGEPONの技術に完全に準拠している、-40からの85°C. FOCABLE PLCのディバイダーに広い温度較差を支える機能の極度な温度に、抗できる。それは光学ネットワークの配分のための非常に費用効果が大きく、拡張可能で、適用範囲が広いネットワーキングの解決である。ユーザーは容易に投資費用を最小にし、容易にネットワークを容易に配置できる。
カセット タイプ:19インチの標準的な棚に取付けられている;繊維の枝家では、設置装置は光ファイバーケーブル移動箱で提供される;枝家は、顧客指定装置を取付けた。
特徴
利用できる1x4、1x8、1x16、1x32および1x64構成
2x4、2x8、2x16の利用できる2x32構成
Telcordia GR-1209及びGR-1221は修飾した
低い挿入損失、PDLの反射
高い均等性
密集したパッケージ
適用
PON- FTTXネットワーク
CATV
外の工場設備
DWDMおよびCWDMシステム
光学指定
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| 均等性（最高。） | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
| 均等性（最高。） | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5-2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
