詳細情報 |
|||
| 製品名: | 繊維光学PLCのspliter/平面の光波回路のディバイダー | コネクターのタイプ: | SC/apc |
|---|---|---|---|
| 波長: | 1260-1650nm | 保証: | 1年 |
| 繊維の長さ: | 1m | 材料: | LSZH |
| ハイライト: | CATV LAN 1x2 PLCのディバイダー,SM LSZH 1x2 PLCのディバイダー,1650nm FTTHの光ファイバーのディバイダー |
||
製品の説明

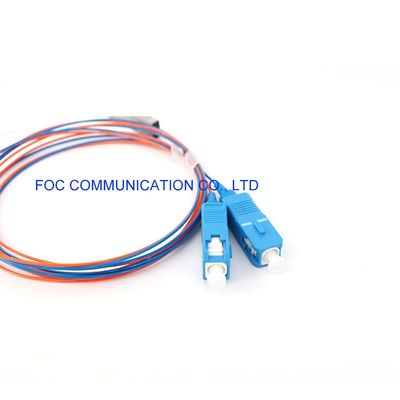

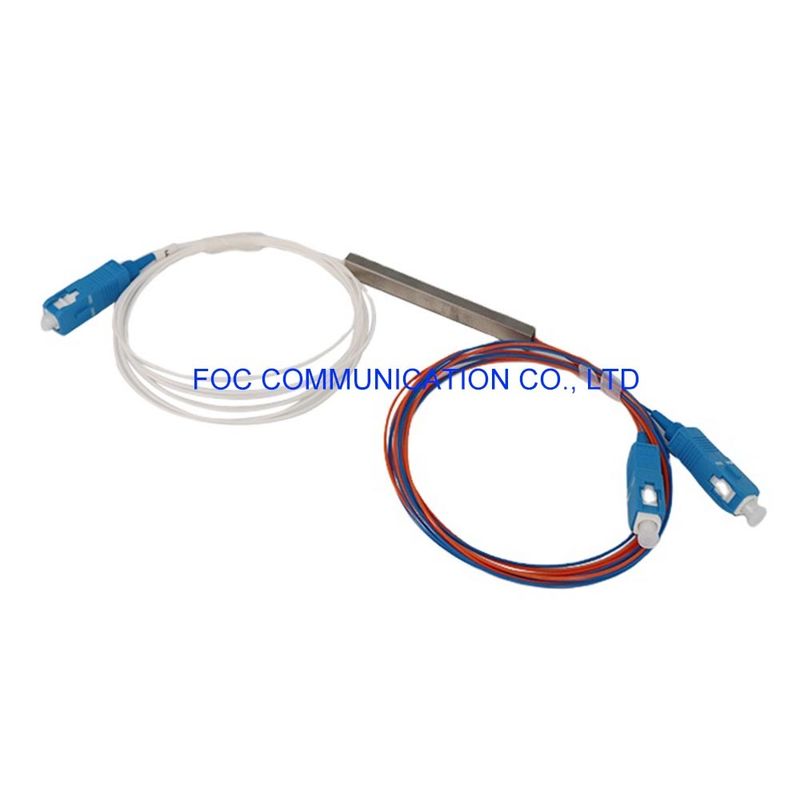

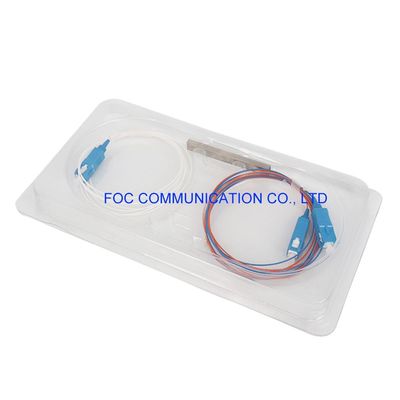

低損失および信頼できる1x2 SM PLCのディバイダーのFTTHネットワークのための小型管のタイプ
平面の光波回路は全体の単モード作動の窓（1260-1650 nm）に光学力を均等に裂いた。計算を2x64まで1x4から利用できる裂けば入出力繊維はコネクターの有無にかかわらず供給することができる。
特徴
完全なスペクトル（1260-1650 nm）操作
全体の帯域幅上の割れ目の比率
コンパクト デザイン
低いPDLおよび温度感度
高い指向性
適用
テレコミュニケーション
CATV
LAN
ネットワークの監視
光学指定
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| 均等性（最高。） | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
| 変数 | 単位 | 指定（Pの等級） | |||||
| チャンネル番号 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| 操作の波長 | nm | 1260~1650 | |||||
| 挿入損失（最高。） | dB | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
| 均等性（最高。） | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 分極の依存した損失 | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| リターン・ロス | dB | ≥50 | |||||
| 指向性 | dB | ≥50 | |||||
| 実用温度 | ℃ | -40~+85 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
|
PLC |
|
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5--2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
私達はPLCのディバイダーの多くの連続をを含む作り出してもいい:
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、続くパッケージとの2X64
裸繊維シリーズ
小型緩い管のパッケージ
ABSモジュールのタイプ
LGX箱のタイプ
PONの適用のためのラック マウントのパッチ盤。
PONの適用のための壁の台紙のパッチ盤
インライン繊維光学のスプライスの閉鎖のタイプ
立っている繊維光学のスプライスの閉鎖のタイプ
