詳細情報 |
|||
波長: | 1260-1650nm | 繊維のタイプ: | G.652D、G.657A |
---|---|---|---|
コネクター: | FC、SC、LC | 入れられた管の直径: | 0.9mm、2.0mm、3.0mm |
チャネル: | 1*2、1*4、1*8、1*16、1*32、1*64 | 出力管の直径: | 0.9mm、2.0mm、3.0mm |
ハイライト: | 1650nm 1x32の繊維光学のディバイダー,G.657AのABS繊維光学のディバイダー,SC UPC 1x32 PLCのディバイダー |
製品の説明

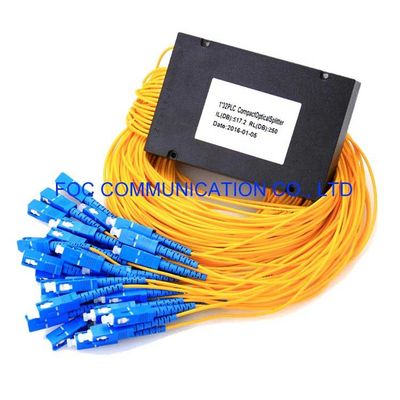

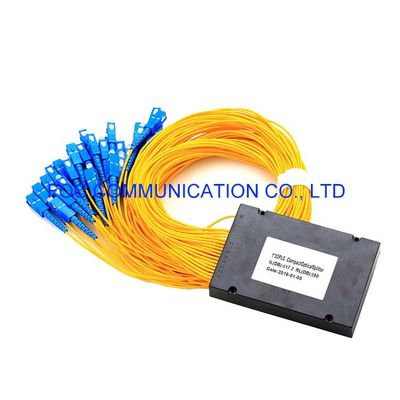

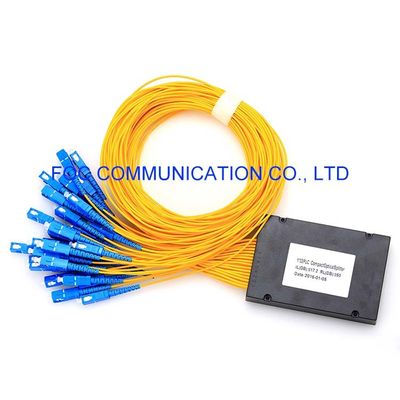

SC/UPCの繊維光学のディバイダーの電気通信のABSモジュールのタイプ1 X 32低いPDL
PLCの光学ディバイダーは半導体プロセスによって作った。光学波ガイドの針は破片に破片の上に、光学ディバイダーがカセットに分けることができる分路を、PLC破片、棚、等のタイプを達成するためにある。
特徴
高い分極の絶滅の比率及び優秀な均等性。
絶えず異なった繊維で覆うことができる
よい均等性および低い挿入損失
1*2、1*4、….1*128は任意をタイプする
低く付加的な損失
全中心の構造
再使用することができる
任意繊維のタイプ
適用
電気通信網
繊維の通信システム
ローカルエリア・ネットワーク(LAN)
家(FTTH)への繊維
有線テレビ(CATV)
試験装置
繊維センサー
繊維CATV
光学指定
変数 |
単位 |
指定(Pの等級) |
|||||
チャンネル番号 |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
操作の波長 |
nm |
1260~1650 |
|||||
挿入損失(最高。) |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
均等性(最高。) |
dB |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
リターン・ロス |
dB |
≥50 |
|||||
指向性 |
dB |
≥50 |
|||||
実用温度 |
℃ |
-40~+85 |
|||||
保管温度 |
℃ |
-40~+85 |
変数 |
単位 |
指定(Pの等級) |
|||||
チャンネル番号 |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
操作の波長 |
nm |
1260~1650 |
|||||
挿入損失(最高。) |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
均等性(最高。) |
dB |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
リターン・ロス |
dB |
≥50 |
|||||
指向性 |
dB |
≥50 |
|||||
実用温度 |
℃ |
-40~+85 |
|||||
保管温度 |
℃ |
-40~+85 |
注:上記のすべてのデータはコネクターが含まれていない。
発注情報
PLC |
|
|
|
|
|
|
|
港 |
繊維のタイプ |
入力 |
出力 |
ピグテールの長さ |
コネクター |
|
0102=1x2 |
1=G652D、2=G657A |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
L=900µmの緩い管、S=2.0mm、R=3.0mm、0=Adapter |
05-20=0.5--2.0m、0=Adapter、X=Others |
FU=FC/UPC、FA=FC/APC、SU=SC/UPC、SA=SC/APC、ST=ST/UPC、LU=LC/UPC、LA=LC/APC、00=None、X=Others |
私達はPLCのディバイダーの多くの連続をを含む作り出してもいい
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、続くパッケージとの2X64
裸繊維PLCのディバイダー
Blockless繊維光学PLCのディバイダー
ABS箱の繊維光学PLCのディバイダー
LGX箱光学PLCのディバイダー
カセット箱PLCのディバイダー
パレット タイプ光ファイバーPLCのディバイダー
PONの適用のためのラック マウントPLCのディバイダー
壁の台紙PLCのディバイダー
