詳細情報 |
|||
| 繊維のタイプ: | 0.9mmの緩い管とのG.657A | タイプ: | 1×8単モード小型管のタイプ |
|---|---|---|---|
| 適用: | FTTH FTTB FTTXネットワーク | コネクター: | LC/APC |
| 波長: | 1260-1650nm | ||
| ハイライト: | FTTX 1×8繊維PLCのディバイダー,LC APC繊維PLCのディバイダー,1650nm CATV光学Plcのディバイダー |
||
製品の説明

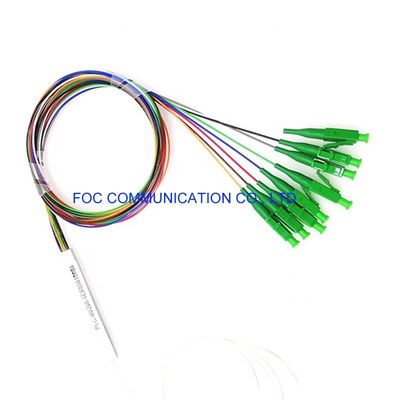

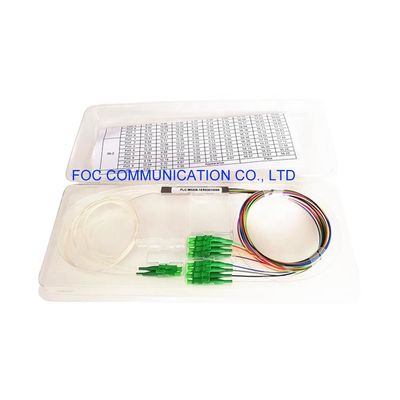

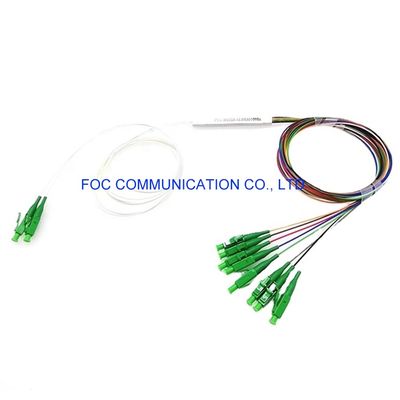

繊維FTTXネットワークのためのLC/APCのコネクターが付いている光学PLCのディバイダー1×8の小型管のタイプ
PLCのディバイダーは、一種の平面の導波管の統合された光学装置、それ使用された1260nmである場合もあるである| 1650nmは認識の軽い力の予約の波長の非常に広い範囲、波長範囲の配分EPONの技術を使用した1310nm、1490nmおよび1550nm 3波長をカバーする。
EPONのイーサネット受動の光学ネットワーク・アクセスの技術FTTP繊維のネットワーク システム、広帯域受動の光学ディストリビューター（POS）の使用のために特に適した。
特徴
よい均等性および低い挿入損失
低い分極の依存した損失
優秀な環境の安定性
優秀な機械
安定性Telcordia GR-1221およびGR-1209
適用
家（FTTH）への繊維
受動の光学ネットワーク（PON）
ローカルエリア・ネットワーク（LAN）
有線テレビ（CATV）
試験装置
指定
|
変数 |
単位 |
指定（Pの等級） |
|||||
|
チャンネル番号 |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
操作の波長 |
nm |
1260~1650 |
|||||
|
挿入損失（最高。） |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
均等性（最高。） |
dB |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
分極の依存した損失 |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
リターン・ロス |
dB |
≥50 |
|||||
|
指向性 |
dB |
≥50 |
|||||
|
実用温度 |
℃ |
-40~+85 |
|||||
|
保管温度 |
℃ |
-40~+85 |
|||||
|
タイプ |
2x2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
|
作動の波長（nm） |
1260~1650 |
||||||
|
挿入損失（dB） |
典型的な価値 |
4.2 |
7.5 |
10.8 |
14.0 |
17.4 |
20.6 |
|
最大値 |
4.5 |
7.8 |
11.0 |
14.2 |
17.6 |
20.8 |
|
|
損失の均等性（dB） |
最大値 |
0.6 |
0.8 |
1.3 |
1.5 |
2.0 |
2.0 |
|
分極の依存した損失（dB） |
最大値 |
0.3 |
|||||
|
波長の依存した損失（dB） |
最大値 |
1.0 |
|||||
|
リターン・ロス（dB） |
最小値 |
≥50 |
|||||
|
指向性（dB） |
最小値 |
≥55 |
|||||
|
実用温度（°C） |
-20から75 |
||||||
|
保管温度（°C） |
-40から85 |
||||||
|
光ファイバーのタイプ |
SMF-28e G657A |
||||||
|
光ファイバーの長さ（m） |
1.0顧客要求するため |
||||||
1。 すべての測定の屋内温度、
2.指定はコネクターの損失を、コネクターと除くために、PC、UPCより高い0.2db、APC 0.3dBである。
3.コネクターを除きなさい
私達はPLCのディバイダーの多くの連続をを含む作り出してもいい:
1X2、1X4、1X8、1X16、1X32、1X64、2X4、2X8、2X16、2X32、続くパッケージとの2X64
裸繊維シリーズ
小型緩い管のパッケージ
ABSモジュールのタイプ
LGX箱のタイプ
PONの適用のためのラック マウントのパッチ盤。
PONの適用のための壁の台紙のパッチ盤
インライン繊維光学のスプライスの閉鎖のタイプ
立っている繊維光学のスプライスの閉鎖のタイプ
