詳細情報 |
|||
| 繊維の種類: | SM、OM1、OM2、OM3、OM4 | ケーブル材料: | ポリ塩化ビニール、LSZH、OFNP、OFNR、Hytrel |
|---|---|---|---|
| ケーブル径: | 0.9mm、1.6mm、1.8mm、2.0mm、2.4mm、3.0mm | コネクタ: | SC/APC、SC/UPC、FC/APC、FC/UPC、LC/APC、LC/UPC、ST、E2000、MU、MPO、MTRJ |
| コア数: | 、単信、4cores、6cores、8cores、12cores、24cores、48cores 複式アパート | 長さ: | 1M、2M、3M、顧客の要求によって 5M または |
| ハイライト: | 単信繊維のパッチ・コード,マルチモード光ファイバー ケーブル |
||
製品の説明

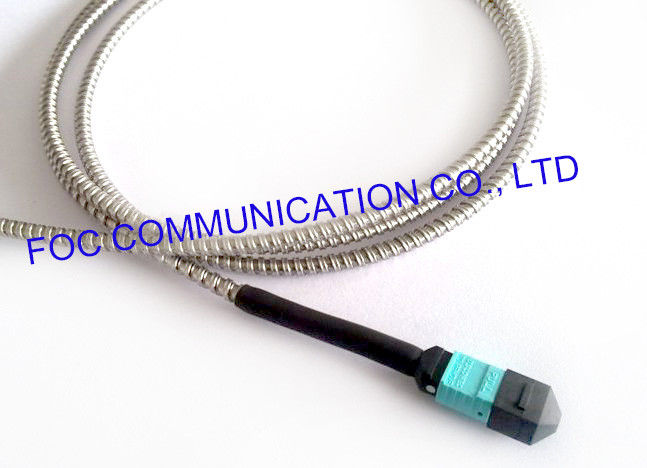

MPOの装甲繊維光学のパッチ・コードOM3 MM 50/125um 12の中心
私達は多繊維の関係および注文のケーブル会議が付いている繊維光学のトランク ケーブルを供給し、製造します。MTPまたはMPO繊維のを使用してコネクター。より高い港密度によって、MTP繊維はより取付け易いです-ちょうど1つの容易な差込のための12の繊維によって1つのケーブルを引っ張って下さい。据え付け時間および費用の大きい節約を提供します。
MTPケーブルは高密度繊維ネットワークのためのあなたの最もよい選択です。それは速いイーサネット、繊維チャネル、データ センタおよびギガビットのイーサネット適用のためにとりわけ設計されています。この12の繊維の馬具ケーブルは（4）パッチ盤無しのSFP+の港へのQSFP+または中間トランク間のダイレクト接続のために中間使用されます。このLSZHケーブルはIEC-60332-1およびIEC-61034に合致するように設計され、テストされます。
より多くのテストがほしいと思っている顧客のためにインターフェロメトリーのテスト レポートは前に要望に応じて供給することができます。湾曲のMTP/MPOのendfaceの幾何学、フェルールの半径、繊維の高さおよび中心のすくいはテスト データの一部の中にあります。
指定
| コネクターA | MTPの女性（pinless） | コネクターB | FC UPC |
| 繊維モード | OM3 50/125μm | 波長 | 850/1300nm |
| MTPのコネクターIL | 最高0.35dB （0.15dB Typ。） | FCのコネクターIL | ≤0.3dB |
| MTPのコネクターRL | ≥20dB | FCのコネクターRL | ≥30dB |
| ジャケットOD | 3.0mm | ファン・アウト直径 | 2.0mm |
| 設置抗張負荷 | 100 N | 長期抗張負荷 | 50 N |
| 保管温度 | -40°Cへの+85°C | 実用温度 | -10°Cへの+70°C |
| ケーブルのジャケット | LSZH | 繊維の計算 | 12の繊維 |
特徴
MPOの前言葉の解決との40Gそして100Gへのより容易なアップグレード可能性
前終えられた解決が付いているより速い取付け
TIAの標準に対する徹底的な設計確認による良質
より容易な取付けのための3フランジの巻き枠そしてデフォルトの引き目
高性能0.2 dB OM4 MPOのコネクターとの建築柔軟性をよくして下さい
データ センタの準備ができた包装を用いるコンタミネーション コントロールをよくして下さい
発注情報
|
インターフェイス |
コネクター |
長さ |
OD |
ジャケットの色 |
ジャケット |
繊維のタイプ |
中心 |
|
P-PC |
FC-FC |
1M |
0.9mm |
B黒い |
P-PVC |
SM |
単信 |
|
U-UPC |
SC-SC |
3M |
1.6mm |
Y黄色い |
L-LSZH |
MM 50/125um |
二重 |
|
A-APC |
LC-LC |
5M |
1.8mm |
W白 |
OFNR |
MM 62.5/125um |
4cores |
|
|
ST-ST |
10M |
2.0mm |
カスタマイズされる |
OFNP |
MM OM3 |
6cores |
|
|
MU-MU |
カスタマイズされる |
3.0mm |
|
カスタマイズされる |
MM OM4 |
8cores |
|
|
MTRJ-MTRJ |
|
カスタマイズされる |
|
|
|
12cores |
|
|
E2000-E2000 |
|
|
|
|
|
24cores |
|
|
OM3 |
|
|
|
|
|
カスタマイズされる |
|
|
カスタマイズされる |
|
|
|
|
|
|
