詳細情報 |
|||
| 波長: | 1270-1610nm | コネクタ: | SC/APC、SC/UPC、FC/APC、FC/UPC、LC、ST |
|---|---|---|---|
| 繊維の種類: | 250um、900um、2mm、3mm | ファイバー長: | 1m、顧客の要求によって 2m、または |
| ハイライト: | Cwdm マルチプレクサー,Dwdm |
||
製品の説明

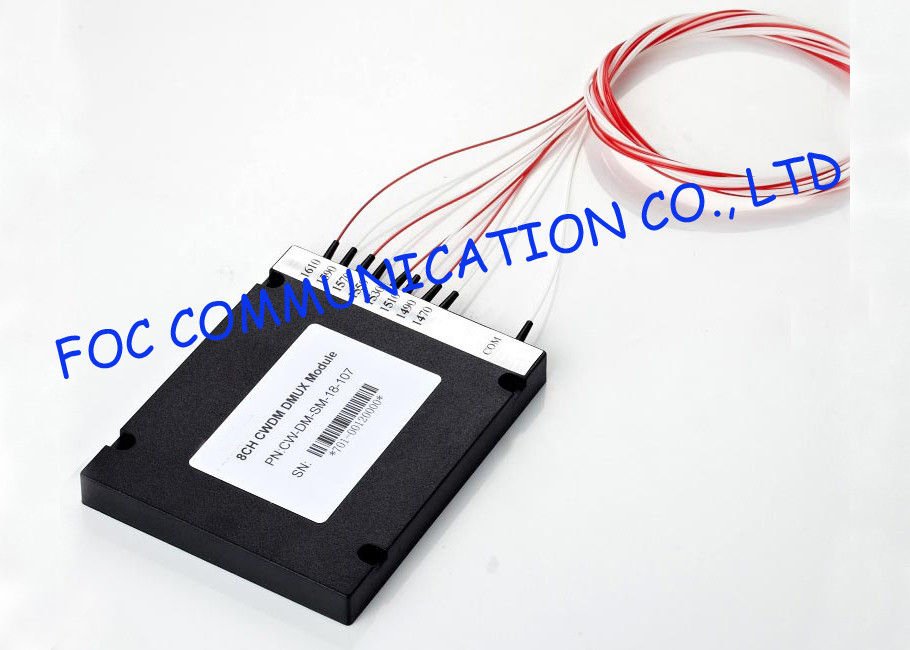

CATV/WDMネットワークのためのCWDM MUX DEMUXモジュール8のチャネル多重機構
私達はCWDMのmux/demuxモジュールおよびCWDM OADMモジュールを含むCWDMモジュールを、提供します。CWDM mux/demuxのための単一繊維か二重繊維の関係は適当である場合もあります。
私達の粗い波長部の多重交換装置（CWDM Mux/Demux）はマイクロ光学包装を結ぶ非変化金属の薄膜のコーティングの技術そして専有設計を利用します。それは低い挿入損失、高いチャネルの分離、広い通過帯域、低温の感受性およびエポキシの自由な光学道を提供します。4チャネル、6は、8運びます、16運びます、チャネルが選ぶことができる18運びます。
特徴
低い挿入損失
広い通過帯域
高いチャネルの分離
安定性が高く、信頼性
光学道でエポキシなし
適用
チャネルは加えましたり/低下
DWDMネットワーク
波長の旅程
繊維の光学アンプ
CATVの繊維光学システム
性能指定
| 変数 | 単位 | 価値 | ||
| 4 CH | 8 CH | |||
| 中心の波長 | nm |
1270-1610 1271-1611 |
||
| チャネル・スペーシング | nm | 20 | ||
| チャネル通過帯域の幅 | +/-7.5 | |||
| 挿入損失 | dB | ≤1.6 | ≤2.5 | |
| 隣接チャネル分離 | dB | >DeMuxのための30、Muxのための>15 | ||
| 非隣接したチャネルの分離 | dB | >DeMuxのための40、Muxのための>25 | ||
| チャネルのさざ波を渡して下さい | dB | <0> | ||
| 均等性を運んで下さい | dB | ≤0.6 | ≤1.0 | |
| 光学リターン・ロス | dB | >45 | ||
| 指向性 | dB | >50 | ||
| 分極の扶養家族の損失 | dB | <0> | ||
| 分極モード分散 | ps | <0> | ||
| 繊維の抗張負荷 | N | 5 | ||
| 最高の光学力 | MW | 300 | ||
| 実用温度 | ℃ | -5 | +75 | ||
| 保管温度 | ℃ | -40 | +85 | ||
| パッケージ次元 | mm | （L） 110* （W） 95* （H） 7.5 | ||
指定は予告なしに変わるかもしれません
指定の上でコネクターなしに装置のためであって下さい。
発注情報
|
CWDM |
X |
XX |
X |
XX |
X |
X |
X |
|
チャネル・スペーシング |
チャネルの数 |
構成 |
第1チャネル |
繊維のタイプ |
繊維の長さ |
In/Outのコネクター |
|
|
C=CWDMの格子 |
04=4-CH |
M=Mux |
27=1270nm |
1=Bare繊維 |
1=1m |
0=None |
