• 粗い波長部の多重交換装置、高速4チャネルのCwdmモジュール

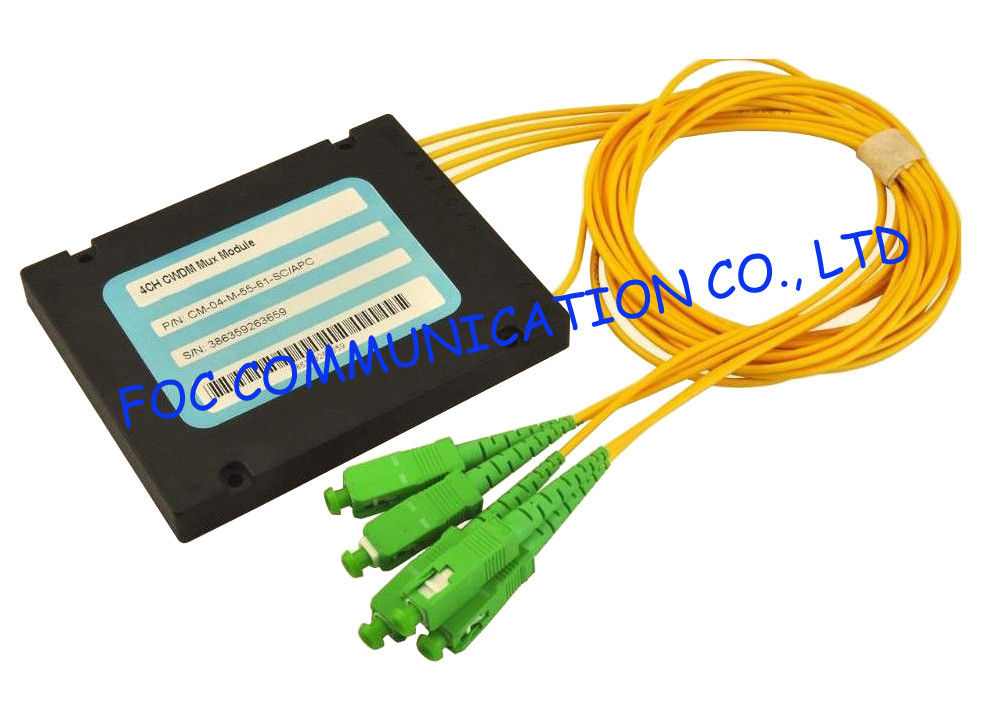

粗い波長部の多重交換装置、高速4チャネルのCwdmモジュール

粗い波長部の多重交換装置、高速4チャネルのCwdmモジュール

商品の詳細:

起源の場所: 中国
ブランド名: FOCABLE
証明: ISO Certificate and RoHS
モデル番号: 4 チャネル CWDM モジュール

お支払配送条件:

最小注文数量: 10pcs
パッケージの詳細: 1pcs/blister 箱
支払条件: トン/ Tは、ウェスタンユニオン
供給の能力: 10000pcs/月
ベストプライス 連絡先

詳細情報

波長: 1270-1610nm コネクタ: SC/APC、SC/UPC、FC/APC、FC/UPC、LC、ST
繊維の種類: 250um、900um、2mm、3mm ファイバー長: 1m、顧客の要求によって 2m、または
ハイライト:

Cwdm マルチプレクサー

,

Dwdm

製品の説明

粗い波長部の多重交換装置、高速4チャネルのCwdmモジュール
私達の粗い波長部の多重交換装置(CWDM Mux/Demux)はマイクロ光学包装を結ぶ非変化金属の薄膜のコーティングの技術そして専有設計を利用します。それは低い挿入損失、高いチャネルの分離、広い通過帯域、低温の感受性およびエポキシの自由な光学道を提供します。4チャネル、6は、8運びます、16運びます、チャネルが選ぶことができる18運びます。

特徴

低い挿入損失
広い通過帯域
高いチャネルの分離
安定性が高く、信頼性
光学道でエポキシなし

適用
チャネルは加えましたり/低下
DWDMネットワーク
波長の旅程
繊維の光学アンプ
CATVの繊維光学システム

性能指定

変数

4チャネル

8チャネル

16チャネル

Mux

Demux

Mux

Demux

Mux

Demux

チャネルの波長(nm)

1270-1610

中心の波長の正確さ(nm)

±0.5

チャネル・スペーシング(nm)

20

チャネル通過帯域(@-0.5dBの帯域幅(nm)

>13

挿入損失(dB)

≤1.6

≤2.5

≤4. 5

チャネルの均等性(dB)

≤0.6

≤1.0

≤1.5

分離(dB)

隣接した

N/A

>30

N/A

>30

N/A

>30

非隣接した

N/A

>40

N/A

>40

N/A

>40

チャネルのさざ波(dB)

<0>

挿入損失の温度感度(dB/℃)

<0>

波長の温度の移動(nm/℃)

<0>

分極の依存した損失(dB)

<0>

<0>

<0>

分極モード分散

<0>

指向性(dB)

>50

リターン・ロス(dB)

>45

最高力の処理(MW)

300

実用温度(℃)

-5~+75

保管温度(℃)

-40~+85

パッケージ次元(mm)

L100 x W80 x H10

L142 x W102 x H14.5


指定は予告なしに変わるかもしれません
指定の上でコネクターなしに装置のためであって下さい。

発注情報

CWDM

X

XX

X

XX

X

X

X



チャネル・スペーシング

チャネルの数

構成

第1チャネル

繊維のタイプ

繊維の長さ

In/Outのコネクター

C=CWDMの格子

04=4-CH
08=8-CH
16=16-CH
18=18-CH
N=N-CH

M=Mux
D=Demux
O=OADM

27=1270nm
......
47=1470nm
49=1490nm
......
61=1610nm
SS=special

1=Bare繊維
2=900umは管を緩めます
3=2mmケーブル
4=3mmケーブル

1=1m
2=2m
S=Specify

0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
S=Specify
