詳細情報 |
|||
| ジャケット材料: | PE のジャケット | コア数: | 12Cores、24Cores、36Cores、48Cores、72Cores、96Cores |
|---|---|---|---|
| 繊維の種類: | SM G.652D、SM G.657、MM 50/125um、MM 62.5/125um、OM3、OM4 | ジャケット色: | 黒か顧客の要求 |
| ハイライト: | 堅い緩衝されたケーブル,緩い管の繊維光学ケーブル |
||
製品の説明
埋められるのためのFRPの強さメンバーが付いている多重モードの屋外の光ファイバ ケーブルGYFTY53

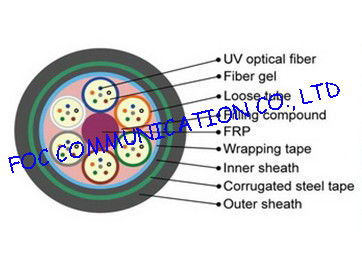

繊維、250μ mは高い係数のプラスチックのなされる緩い管で、置かれます。管は耐水性の詰物の混合物で満ちています。繊維強化プラスチック(FRP)は非金属強さメンバーとして中心の中心に置きます。管（および注入口密集した、円の中心に強さメンバーのまわりで）座礁します。水進入からそれを保護するためにケーブルの中心が詰物の混合物で満ちていた後ケーブルはPEの外装と完了します。
光ファイバ ケーブルGYFTY53は送電システム、余分な雷区域および高い電磁石インターフェイスに使用する非金属ケーブルです。GYFTY53ケーブルのための主要出願は埋められるのためです。GYFTY53ケーブルは長距離コミュニケーションのために高圧区域で使用されます。
特徴
ゼリーに満ちた緩い管
中央非金属強さメンバー
非金属補強（必要ならば）
PEの外の外装、押しつぶす性能を高める二重ジャケットの設計
低損失、低い色彩分散
曲がることに対する優秀で適用範囲が広い機能そして保護機能
満ちることはゼリーを水妨げて完全に断面二重水妨害の機能を持って来ます
すべての非金属構造はよい反電磁石の干渉の機能を持って来ます
正確な繊維の余分な長さはよい機械および温度の性能を保障します
ある高力緩い管の管は加水分解の抵抗力があり、特別な管の満ちる混合物繊維の重大な保護を保障します
特に設計されていた密集した構造は緩い管が縮まることを防ぐことでよいです
クラッシュの抵抗および柔軟性
次の手段は水密ケーブルを保障する取られます:
100%ケーブルの中心の詰物
湿気防止PSPの高めること
材料の水妨害
方法を置くこと
アンテナおよび管
指定
|
繊維の計算 |
外の直径 （mm） |
ケーブルの重量 （kg/km） |
Max.Tensileの強さ（mm） |
Max.Crushの抵抗（N/10mm） |
Max.Radiusの抵抗（mm） |
|||
|
静的 |
動的 |
短期 |
長期 |
短期 |
長期 |
|||
|
2~144 |
12.0~17.0mm |
110 kg/km ~270 kg/km |
1500 |
600 |
1000 |
300 |
（10D） mm |
（20D） mm |
発注情報
1. Arielの光ファイバ ケーブル
| モデル | 指定 |
| GYXTC8A | 9/125、50/125,62.5/125、4~144の中心、アルミニウム テープまたは鋼鉄テープ |
| GYTC8A | 9/125、50/125,62.5/125、4~144の中心、アルミニウム テープまたは鋼鉄テープ |
2. 管の光ファイバ ケーブル
| モデル | 指定 |
| GYTA | 9/125、50/125,62.5/125、4~144の中心、アルミニウム テープまたは鋼鉄テープ |
| GYXTW | 9/125、50/125,62.5/125、OM3、OM4の4~12の中心 |
| GYXY | 9/125、50/125,62.5/125の4~12の中心 |
3. 直接埋葬の光ファイバ ケーブル
| モデル | 指定 |
| GYTA53 | 9/125、50/125,62.5/125の4~144の中心 |
| GYTS53 | 9/125、50/125,62.5/125の4~144の中心 |
4. ADSSの光ファイバ ケーブル
5. 屋内光ファイバ ケーブル
| モデル | 指定 |
| 単信patchcordケーブル | 2.0/3.0mm、9/125,50/125,62.5/125、OM3-150、OM3-300、OM3-550のPVC/LSZHのジャケット、高力ヤーン/Aramidヤーン |
| 複式アパートのpatchcordケーブル | 2.0/3.0mm、9/125,50/125,62.5/125、OM3-150、OM3-300、OM3-550のPVC/LSZHのジャケット、高力ヤーン/Aramidヤーン |
| 屋内配線ケーブル | 9/125,50/125,62.5/125、OM3-150、OM3-300のOM3-550,2~24中心、PVC/LSZH |
| 屋内ブレイクアウト ケーブル | ユニット・ケーブル2.0/3.0mm、9/125,50/125,62.5/125、OM3-150、OM3-300のOM3-550,2~12中心、PVC/LSZH |
6.FTTHドロップ・ケーブル
| モデル | 指定 |
| FTTHケーブル | 1~2の中心、SM/MM、PVC/LSZHのMetallic/FRPの強さメンバー |
| FTTHのドロップ・ケーブル | 1~2の中心、SM/MM、PVC/LSZHのMetallic/FRPの強さメンバー |
光ファイバ ケーブル、光ファイバー ケーブル、堅い緩衝されたケーブル、繊維ケーブル
