詳細情報 |
|||
| タイプ: | 手持ち型 | ダイナミック レンジ: | 50dB |
|---|---|---|---|
| テスト モード: | タッチ画面および近道キー操作 | LCD: | 高度の反反射LCD |
| ハイライト: | 15v光学範囲の反射率計,70Wh otdrの光学装置 |
||
製品の説明

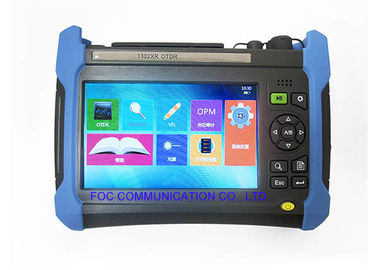

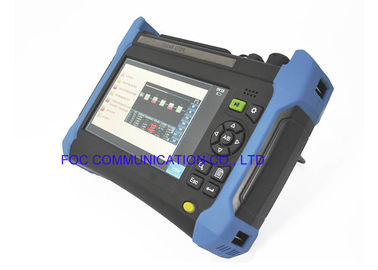

OTDR （欠陥ポイントを見つけるFTTHネットワークのための光パルス試験器） 3302XR
概説
OTDRはFTTxネットワークをテストするために設計されている多機能の高性能の計器です。主に使用します長さ、動作減衰量およびスプライスの損失等のような光ファイバーの下テストの物理的特性を、測定することを…それはまた光ファイバーの欠陥か壊れ目を見つけることができます。それは光ファイバーの通信システムの製造、構造および維持で広く適用されます。
3302XR OTDRはまた光学力メートル、光源、視覚故障箇所発見(VFL)および振動検出機能と装備することができます。
主要特点
- 50dB大きいダイナミック レンジ、長距離の複数の枝通信網テストのために可能な256kデータ見本抽出ポイント。
- 二方向の分析およびマクロ-曲がる分析は作用します。
- 光ファイバーのジャンパーをテストすること容易な0.8mの超短いでき事の不感区域。
- 正確にでき事を見つけるための最低2.5cmの試しの決断は指します。
- PONのオンライン・テスト機能。
- 単一および複数のモジュールの統合された検定関数。
- 高度の反反射LCD、および分野の環境の目に見える表示インターフェイス明らかに保障します。
- いろいろなテスト モード、タッチ画面および近道キー操作。
- 自動コミュニケーション繊維の監視機能。
- 作り付けの任意視覚赤灯の故障箇所発見（VFL）、光学力メートル、光源および端は検出機能モジュールに直面します。
- OTDRの光学出力コネクターのタイプは自由に変えることができま容易な端の表面クリーニングを保障します。
- リモート・コントロール機能。
- 二重USBインターフェイス機能、外的なUSBディスクおよびプリンター。
- Bellcore支えられるGR196およびSR-4731ファイル形式。
- 多言語操作インターフェイス。
適用
- 電気通信の維持
- 維持CATV
- 繊維光学の研究室試験
- 他の繊維光学の測定
OTDR 3302XRの標準的な構成
| いいえ。 | 名前 | 注目 |
| 1 |
3302XR本体モジュール |
表示制御モジュール |
| 2 | 3302XR光パルス試験器のモジュール | OTDRの測定モジュール |
| 3 | 李イオン電池のパック | 70Whに（作り付け） |
| 4 | 電源コード アセンブリ |
入力電圧:100-240V、50-60Hz、2.0A、 出力電圧15V 出力電流4A |
| 5 | 利用者マニュアル | |
| 6 | 製品認定 | |
| 7 | 特別な携帯用柔らかいパック |
OTDR 3302XRの選択
| 選択いいえ。 | 名前 | モデル |
| 3302XR-01 | USBのフラッシュ ディスク | DT101G2/4GB |
| 3302XR-02 | SDカード | SQFマイクロSD C10 MLC 8G （- 40°C~85°C） |
| 3302XR-03 | USBのデータ ケーブル | CSMUAMICB-2M |
| 3302XR-04 | 予備の電池のパック | HYLB-2130 |
| 3302XR-05 | LCのアダプター | SYA4-1038 （1.0） |
| 3302XR-06 | SCのアダプター | SY155-003 （1.0） |
| 3302XR-07 | STのアダプター | SY155-004 （1.0） |
| 3302XR-08 | VFL | 波長:650nm±20nmの力: ≥2mW |
| 3302XR-09 | 光学力メートル | 波長:1200-1650nmの範囲:-70±3dB |
| 3302XR-10 | 光源 | 波長はOTDRモジュール、力と同じです: ≥-5dB |
| 3302XR-11 | 包装箱 | 特別な工学プラスチック |
