STの裸の繊維光学のコネクターのアダプターは速く終えます繊維の関係を可能になります

製品の説明

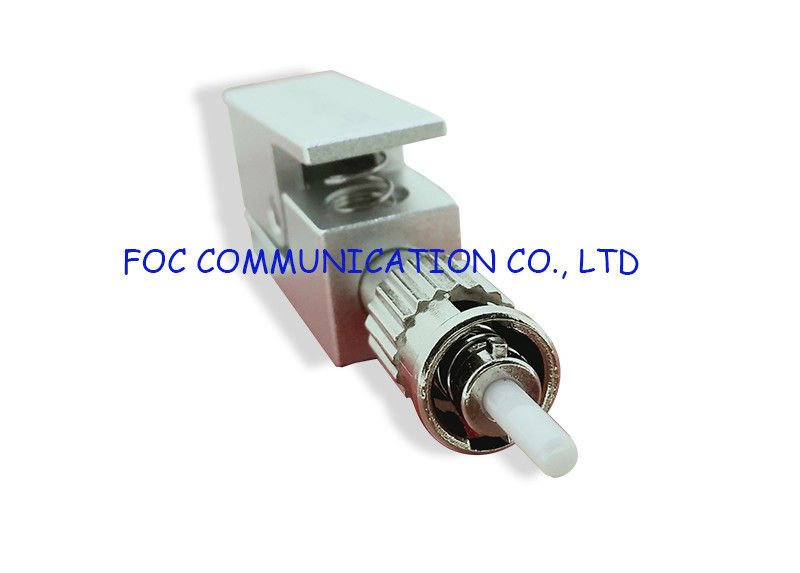

STの裸の繊維光学のアダプターは速く終えます繊維の関係を可能になります

裸繊維のアダプターは一時的にすべての標準的なSMA、ST、SC、LCおよびFCのコネクターによって裸繊維を接続するために普通使用されます。媒体として裸繊維のアダプターが繊維光学の試験装置に裸の光ファイバーをつなぐのに使用されています。エポキシおよびエポキシの治癒のステップの口論なしで繊維を、単に除去し、裂き、きれいにし、挿入できます。

ケーブルの巻き枠は取付けの前に常にテストされるべきです。裸繊維のアダプターを使用してすぐにケーブルの個々の繊維を終えることはこれらを完了する簡単な方法テストです。最初ストリップを取付けるためには、繊維をきれいにし、裂いて下さい。コネクターの後部を通して繊維を挿入して下さい。繊維はフェルールの端の表面の端と同じ高さべきです。コネクターの端の表面をきれいにし、試験導線に接続して下さい。OTDRテストを行って下さい。

注:私達は試験装置のフェルールに裸繊維のアダプターを直接接続することを推薦しません。パッチ ケーブルを使用すれば試験装置に直接接続するべき進水ケーブルは裸繊維のアダプターにそして接続します。壊れた繊維はピアノ線と取除くことができます（含まれている）

特徴

• あなたの重要な装置に繊維をすぐに接続して下さい
• これらのアダプターは力メートル、光学タイム範囲の反射率計(OTDRs)および他のいろいろ器械に繊維を接続するために非常に有用で、現場の機能テストを永久的なコネクターを付けないで可能にします。
• 900のµm繊維までの大きい精密
• 裸繊維は特別な精密切口の泡パッドよじれおよび拡散操作を自由に保障するためにおよび反復可能な測定としっかり止められています。900までµmのバッファ・サイズの繊維は収容することができます。
• 単モードおよび多重モードのアダプターのキットはまた利用できます
• これらのキットは速いフェルールにフェルールの関係のための単一のアダプター ボディ、FC、SCおよびSTの交換可能なコネクターの先端、普遍的な合う袖および裸の裂かれた繊維がコネクターのフェルールの前部と同じ高さであることを保障するために繊維停止を含んでいます。妨げられたフェルールをきれいにするためのピアノ線はすべてのアダプターによって含まれています。

適用

• 端的に説明するとテストおよび測定のための光源、力メートル、OTDRs、絶滅の比率のメートルおよび他のいろいろ装置に接続して下さい
• 未終了繊維および繊維のスプールをテストして下さい
• 取付けおよび修理仕事

操作指示

1. unjacketed繊維が付いている裸繊維のアダプターを使用したら、歩むことを進んで下さい。ケーブルで通信された繊維を使用したら、少なくとも3インチをケーブルの外のジャケットの除去し、露出された強さメンバー（通常除去された端の近くのケブラー繊維）を切除して下さい。
2. 繊維の挿入を可能にするために十分緩衝を除去して下さい。除去される緩衝の長さはおよそ15のmmから20のmmべきです。
3. アセトンやイソプロピル・アルコール（試薬の等級）と露出されたクラッディングをきれいにして下さい。
4. a. 磁気クランプ:フリップは磁気クランプを開けます。車止めまで除去された繊維を繊維押して下さい。この時点で繊維を設置されている握るために締めます磁気クランプを弾いて下さい。
5. b. ばねクランプ:メカニズムを締め金で止めるバネ付きの緩衝を弱め、受諾の穴に除去された繊維を挿入して下さい。車止めまで除去された繊維を繊維押して下さい。この時点で繊維を設置されている握るためにメカニズムを締め金で止める緩衝を解放して下さい。
6. 可能ようにフェルールの端に繊維を同様に近く記録するのに裂くペンを穏やかに使用して下さい。（図2）が注意するのを見て下さい:繊維が記録プロセスの間に壊れれば、悪い繊維の端の表面および高い損失で起因するスコアが余りに深かったことを意味します。
7. 記録された繊維を直接引っ張って下さい。記録された繊維はスコア ポイントできれいに分かれるべきです。注:繊維を常に直接引っ張って下さい。そうする失敗は悪い繊維の端の表面および高い損失で起因します。
8. ルーペが付いている端の表面を点検すれば同じ高さになるまで必要ならば、繊維を調節して下さい。
9. 繊維は今使用可能です。光学試験装置の容器にアダプターを挿入して下さい。

繊維光学のアダプター、裸の光ファイバーのアダプターを暴露して下さい
